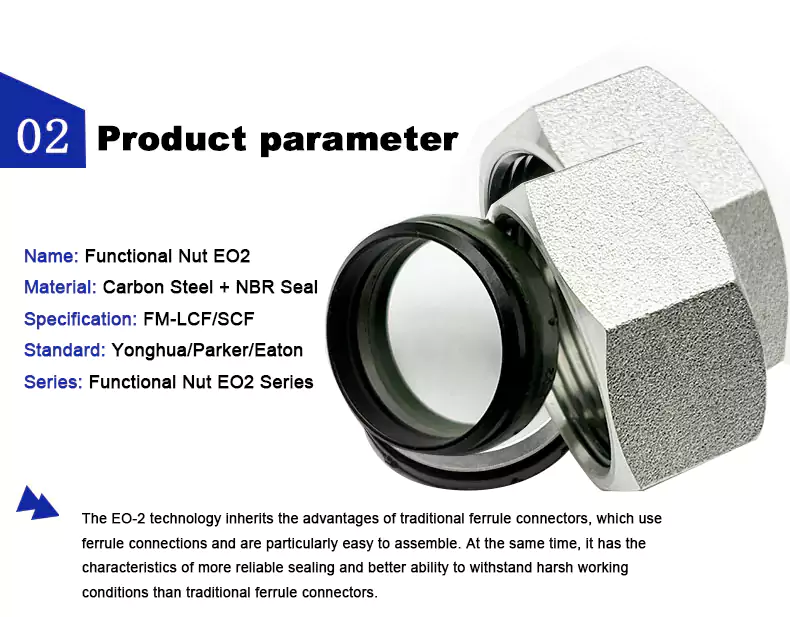

Écrou fonctionnel EO-2

L'écrou de fonction XYOON EO-2 a passé les certifications de sécurité ISO 9001:2015 et CE. Il s'agit d'un composant de fixation de type étanche spécialement conçu pour le système de connecteur hydraulique EO-2. Il intègre des filetages précis, des bagues d'étanchéité élastiques intégrées et des bagues de positionnement anti-sur-serrage. Il peut résister à une pression maximale de 40 MPa et est entièrement conforme aux normes ISO 8434-1 et DIN 2353. Il fournit des connexions fiables et sans fuite dans des domaines tels que les machines de construction, les navires et la pétrochimie. La bague d'étanchéité peut être remplacée sur site, éliminant ainsi le besoin de jeter l'écrou entier lors de la maintenance.

Avantages du produit

L'écrou fonctionnel XYOON EO-2 est une fixation à noyau spécialement conçue pour les systèmes de joints de tuyaux hydrauliques EO-2, qui est largement utilisé dans les projets de canalisations hydrauliques moyenne pression et haute pression des machines de construction, des navires, de la pétrochimie et des machines-outils. Il adopte une structure intégrée de filetage de précision et d'étanchéité élastique, avec une conception d'anneau de positionnement pour garantir un assemblage précis sans serrage excessif, et peut former une connexion d'étanchéité stable et fiable avec les joints de tuyaux EO-2 et les manchons de carte. L'installation de l'écrou fonctionnel XYOON EO‑2 ne nécessite que deux clés, aucune soudure et aucun outil compliqué, ce qui améliore considérablement l'efficacité d'assemblage du système de canalisation. Dans le même temps, sa bague d'étanchéité intégrée peut être remplacée rapidement, ce qui réduit les coûts de maintenance ultérieurs et garantit le fonctionnement stable à long terme du système hydraulique.

Il est entièrement conforme aux normes ISO 8434-1 et DIN2353, présente une résistance élevée à la pression jusqu'à 40 MPa, une forte résistance aux vibrations et une installation facile sans soudure. Il élimine efficacement les fuites de canalisations hydrauliques, largement appliquées dans les domaines des machines de construction, de la construction navale et de la pétrochimie, et prend en charge la personnalisation non standard pour s'adapter à diverses demandes de connexion et d'assemblage de canalisations industrielles.

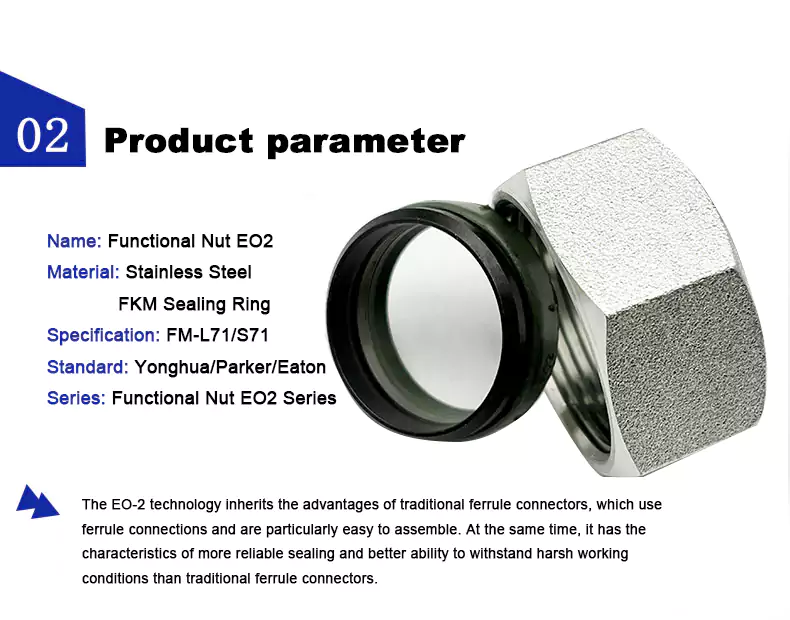

Spécifications techniques

Certification et assurance qualité

Tous les écrous fonctionnels EO‑2 ont passé la certification du système de gestion de la qualité ISO9001, la certification de sécurité CE de l'UE et la certification de test des matériaux SGS, qui répondent aux normes internationales. Le contrôle qualité s'étend sur l'ensemble du processus de production : inspection à l'entrée des matières premières → formage de précision → traitement thermique → finition des filetages → traitement de surface → tests de pression et d'étanchéité à l'air à 100 % → emballage du produit fini. Chaque lot de produits dispose d'un rapport d'inspection de qualité complet et le taux de réussite en usine est stable au-dessus de 99,8 %. Nous disposons d'une équipe d'inspection de qualité professionnelle et d'un équipement de test de précision pour garantir que chaque produit répond aux exigences de conception et d'utilisation.

Pourquoi choisir l'écrou fonctionnel EO-2

Contrairement aux écrous hydrauliques standard qui nécessitent du mastic ou des approximations de couple, l'écrou fonctionnel EO2 intègre l'étanchéité et le verrouillage dans un seul composant de précision. L'anneau de positionnement intégré garantit une compression correcte à chaque fois : pas de serrage excessif, pas de serrage insuffisant, pas de gâchis de mastic. Lorsqu'un entretien est nécessaire, remplacez simplement la bague d'étanchéité plutôt que l'écrou entier, réduisant ainsi les temps d'arrêt et les coûts des pièces de rechange. C'est le choix le plus intelligent pour les systèmes hydrauliques qui exigent à la fois fiabilité et facilité d'entretien.

Présence sur le marché mondial

Les écrous fonctionnels XYOON EO-2 sont destinés aux fabricants de systèmes hydrauliques, aux constructeurs de machines et aux ateliers d'assemblage de pipelines dans les principales régions industrielles :

Europe : Allemagne, Italie, Royaume-Uni, France – hydraulique de machines-outils, équipement lourd

Asie du Sud-Est : Malaisie, Thaïlande, Vietnam, Singapour – machines de construction, assemblage OEM

Moyen-Orient : Émirats arabes unis, Arabie Saoudite, Turquie – pipelines pétrochimiques, équipements pétroliers

Chine intérieure : à l’échelle nationale – intégrateurs de systèmes hydrauliques, usines de machines d’ingénierie

Nous fournissons des écrous EO-2 standard et non standard pour répondre aux diverses exigences de connexion et d'assemblage de pipelines.

Recommandations d'entretien et d'utilisation

Pour garantir des performances optimales et une durée de vie maximale de vos écrous fonctionnels XYOON EO-2, veuillez suivre ces directives :

Installation

Utilisez deux clés – une pour maintenir le corps du joint, une pour serrer l’écrou. Aucun outil spécial requis.

Serrez jusqu'à ce que l'anneau de positionnement entre en contact ferme – cela indique qu'une compression correcte a été obtenue. Ne serrez pas trop au-delà de ce point.

Aucun mastic liquide ni ruban fileté n'est nécessaire : la bague d'étanchéité intégrée assure toute l'étanchéité nécessaire.

Remplacement de la bague d'étanchéité

La bague d'étanchéité est un consommable remplaçable sur site. Remplacez-le lorsque des signes de durcissement, de fissuration ou de fuite apparaissent.

Procédure de remplacement : retirer l'écrou → extraire l'ancienne bague d'étanchéité → insérer une nouvelle bague (NBR pour l'huile générale, FKM pour le service à haute température/chimique) → réinstaller l'écrou.

Gardez toujours des bagues d’étanchéité de rechange en stock pour un entretien rapide.

Inspection de routine

Inspectez visuellement les bagues d’étanchéité lors des contrôles d’entretien réguliers du système hydraulique.

Vérifiez tout signe d’endommagement ou de grippage du filetage – remplacez l’écrou si le filetage est compromis.

Vérifiez que l'anneau de positionnement est intact – une déformation indique un serrage excessif lors d'une installation précédente.

Stockage

Conservez les écrous et les bagues d'étanchéité de rechange dans un environnement frais et sec, à l'abri de la lumière directe du soleil et des sources d'ozone.

Conservez les bagues d'étanchéité dans des sacs scellés pour éviter toute contamination et tout vieillissement prématuré.

Durée de vie

Dans des conditions de fonctionnement normales, chaque écrou fonctionnel EO2 peut être réutilisé via plusieurs cycles de remplacement de la bague d'étanchéité.

Le corps de l'écrou lui-même est conçu pour un service à long terme – seule la bague d'étanchéité doit être remplacée périodiquement.

Pour une assistance technique ou pour commander des bagues d’étanchéité de rechange, contactez notre équipe d’assistance.

FAQ

Q1 : Qu'est-ce qui différencie l'écrou fonctionnel EO-2 d'un écrou hydraulique standard ?

R : Un écrou standard fournit uniquement une force de serrage. L'écrou fonctionnel EO2 combine le serrage avec étanchéité intégrée (bague d'étanchéité intégrée) et le positionnement (bague anti-sur-serrage) en un seul composant. Cela élimine le besoin de mastic liquide et évite les erreurs de serrage insuffisant ou excessif.

Q2 : Puis-je remplacer la bague d’étanchéité moi-même ?

R : Oui. La bague d'étanchéité est un consommable remplaçable sur site. Retirez simplement l'écrou, remplacez l'ancienne bague par une nouvelle et réinstallez-la. Aucun outil spécial n'est requis – chaque écrou peut être entretenu plusieurs fois au cours de sa durée de vie.

Q3 : Quels matériaux de bague d’étanchéité sont disponibles ?

R : Les bagues d'étanchéité standard sont en NBR (nitrile) pour les applications générales d'huile hydraulique. FKM (Viton) est disponible pour les exigences de haute température ou de résistance aux produits chimiques. Veuillez préciser votre type de fluide et votre plage de température lors de la commande.

Q4 : Cet écrou est-il compatible avec les joints EO-2 d'autres marques ?

R : Oui. Fabriqués selon les normes ISO 8434-1 et DIN 2353, nos écrous fonctionnels EO-2 sont dimensionnellement interchangeables avec les systèmes de joints EO-2 standard d'autres fabricants dans le monde.
