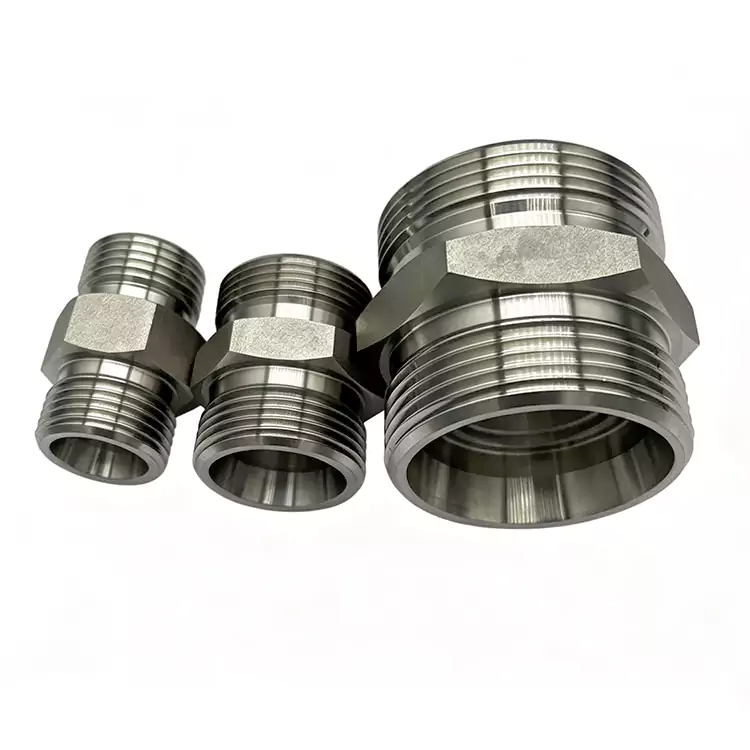

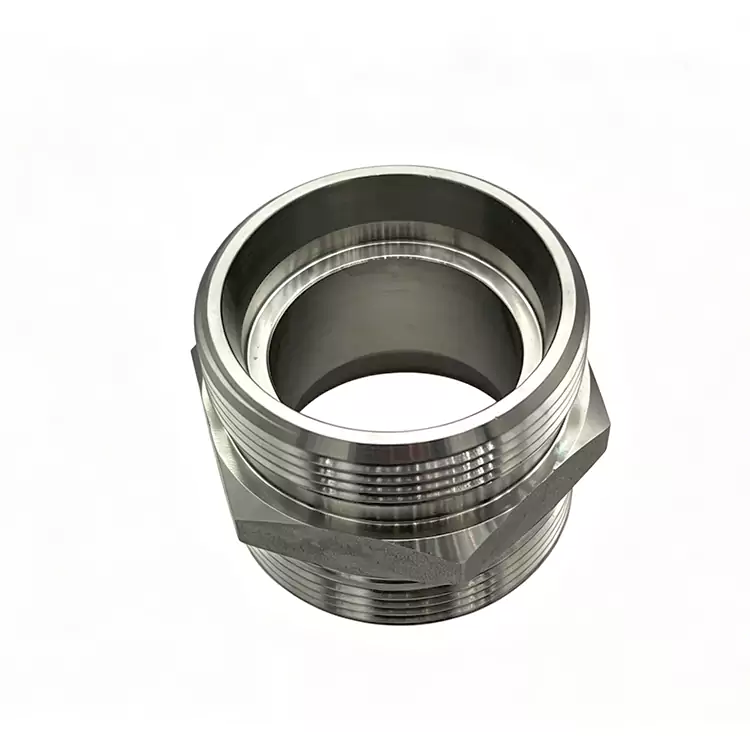

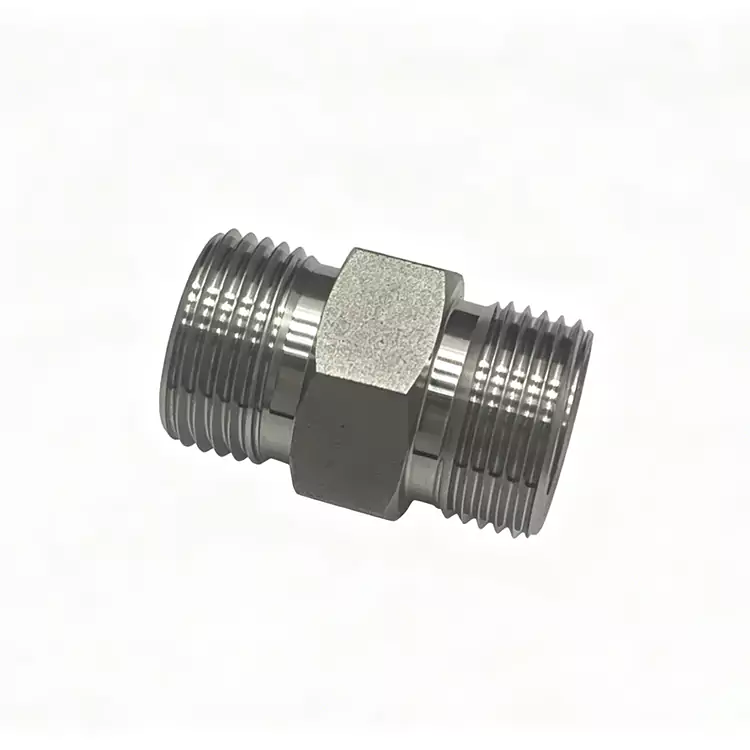

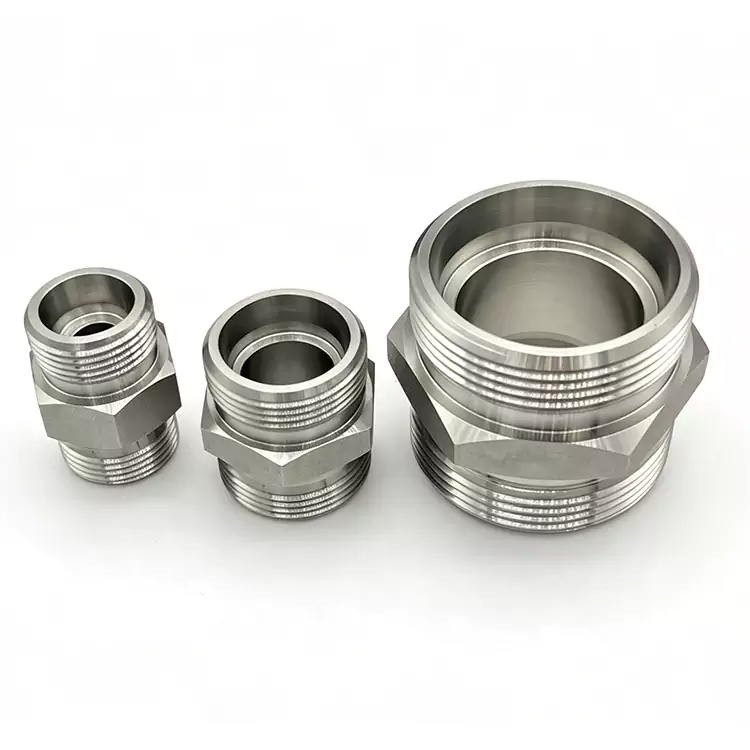

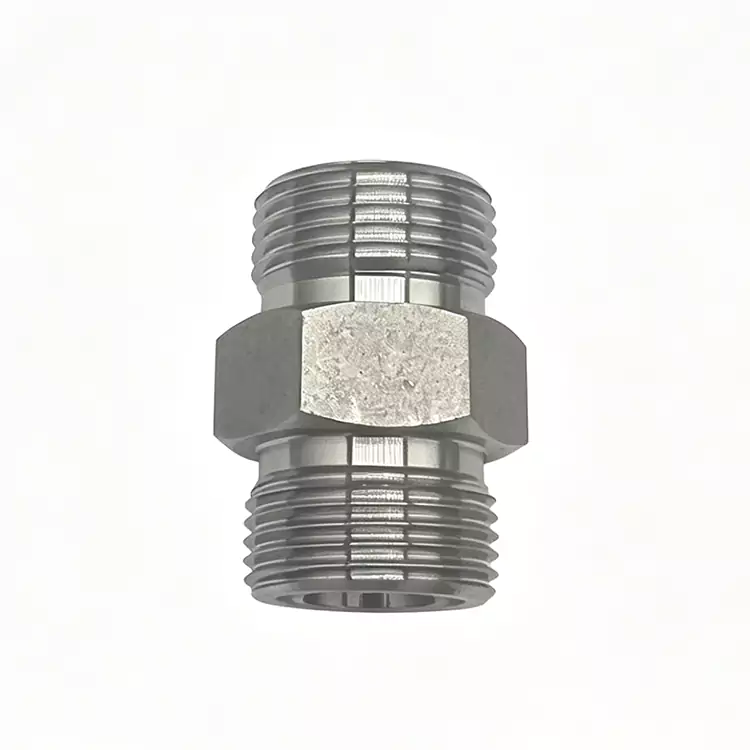

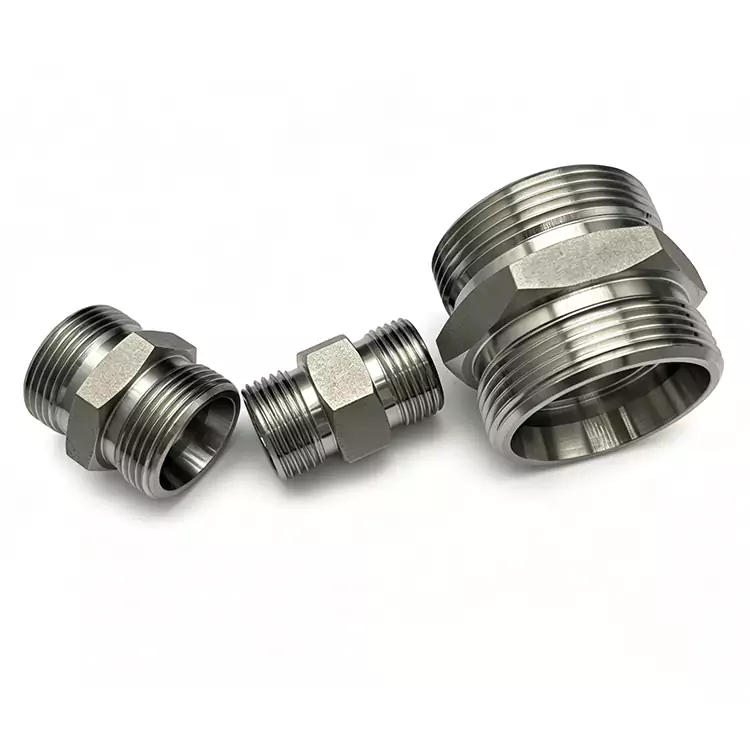

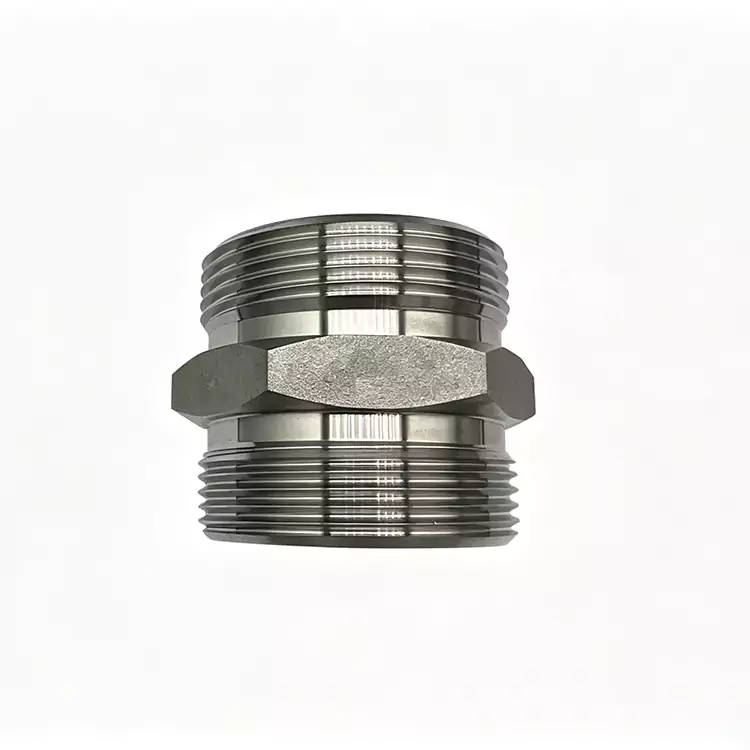

Les raccords de tubes à double virole de XYOON adoptent une structure d'étanchéité indépendante en deux étapes, résolvant les problèmes de vieillissement des joints filetés traditionnels et étant capables de résister à une pression de 69 MPa et d'endurer des millions de cycles de vibration sans se desserrer. L'ensemble de la série suit strictement les normes internationales telles que ISO, DIN et SAE, permettant une interchangeabilité mondiale des marques et une applicabilité universelle. Il convient aux conditions de travail de précision haut de gamme dans des domaines tels que l'aviation, le transport ferroviaire, les semi-conducteurs, l'énergie hydrogène, etc. Il prend en charge la production par lots, la personnalisation OEM et le support technique à grande échelle, offrant une étanchéité durable et stable, réduisant considérablement les pertes dues aux temps d'arrêt dans les systèmes de fluides haut de gamme.
Dans les systèmes hydrauliques haute pression, une seule fuite dans un raccord peut provoquer des pannes catastrophiques, des arrêts de production et des accidents de sécurité. Les statistiques montrent que 45 % des pannes des systèmes hydrauliques sont causées par des raccords de mauvaise qualité, ce qui entraîne en moyenne 12 jours d'arrêt annuel par installation. Les raccords filetés traditionnels reposent sur des produits d'étanchéité qui se dégradent avec le temps, tandis que les raccords à double virole de mauvaise qualité souffrent d'une déformation incohérente et d'une fatigue prématurée.
Un raccord à double virole est une connexion hydraulique de type compression composée de quatre composants usinés avec précision : un corps, une virole avant, une virole arrière et un écrou. Lorsque l'écrou est serré, il entraîne la virole arrière vers l'avant, ce qui pousse la virole avant contre la surface conique du corps du raccord. Cela crée deux joints métal sur métal indépendants : un entre la virole avant et le tuyau, et un autre entre la virole avant et le corps du raccord.
Les raccords de tubes à double virole sont un type de composant de connexion utilisé dans les canalisations du système de contrôle de diverses industries telles que le raffinage du pétrole, le génie chimique, le pétrole, le gaz naturel, l'alimentation, les produits pharmaceutiques et l'instrumentation. Il convient au raccordement de pipelines de pétrole, de gaz, d'eau, etc. La méthode de connexion ne nécessite pas de soudage et est particulièrement adaptée aux scénarios nécessitant une prévention des incendies, une protection contre les explosions, des opérations à haute altitude et des situations dans lesquelles le soudage n'est pas réalisable ou déconseillé. De plus, les raccords à double bride répondant à la certification EC-79 sont également utilisés dans les systèmes de pipelines de domaines émergents tels que les véhicules à énergie hydrogène.
Aérospatiale : systèmes hydrauliques d'avion, trains d'atterrissage, systèmes de carburant
Transport ferroviaire : systèmes de freinage des trains, systèmes de contrôle des portes, systèmes de suspension
Semi-conducteur : systèmes de distribution de gaz ultra-purs, équipements sous vide
Équipement médical : robots chirurgicaux, appareils IRM, systèmes d'administration d'oxygène
Pétrole et gaz : équipements de forage offshore, systèmes de contrôle de puits
Production d'électricité : centrales nucléaires, turbines à gaz, turbines hydroélectriques
Cette série de raccords de tubes à double virole est entièrement conforme aux normes mondiales unifiées de fabrication de canalisations de fluides, évitant ainsi les problèmes d'approvisionnement tels que des spécifications incohérentes dans les projets de commerce extérieur, l'échec de l'acceptation et l'incapacité d'être compatibles ou remplaçables. Ils sont compatibles avec la grande majorité des systèmes hydrauliques et de contrôle de gaz de précision dans le monde.
Les produits suivent strictement les trois principales normes internationales faisant autorité : ISO 8434, DIN 2999 et SAE J514. La précision de la taille, la course d'étanchéité et les paramètres de déformation d'accouplement sont complètement unifiés. Ils peuvent être directement échangés avec des pipelines, des connecteurs et des tuyaux en acier sans soudure de grandes marques étrangères sans qu'il soit nécessaire de modifier les tuyaux secondaires ou de reconfigurer la disposition du pipeline. Pour les produits destinés au domaine de l'énergie hydrogène, des matériaux de certification de conformité EC-79 peuvent être fournis pour répondre aux exigences d'accès aux pipelines de véhicules à énergie nouvelle.
L'usine a passé la certification du système de gestion de la qualité ISO9001. Chaque lot de produits est accompagné de rapports d’inspection complète de la taille, de pression de maintien à haute pression et de tests de durabilité aux vibrations. Un certificat de traçabilité des matériaux EN10204 3.1 peut être fourni, s'adaptant aux normes strictes d'appel d'offres et d'acceptation des projets haut de gamme tels que l'aviation, les semi-conducteurs et l'énergie nucléaire, aidant ainsi les clients étrangers à dédouaner en douceur et à réussir l'examen de qualification de l'usine.
Avant l'assemblage, il est nécessaire de s'assurer que la face d'extrémité du tuyau en acier est plate et sans bavures, que la paroi extérieure ne présente ni rayures ni bosses et qu'il n'y a pas d'impuretés ou de limaille de fer sur la paroi du tuyau. Toutes les impuretés et limaille de fer doivent être soigneusement nettoyées pour éviter les particules dures résiduelles qui pourraient endommager la surface d'étanchéité métallique. Il est strictement interdit d'appliquer de la colle ou du ruban adhésif d'étanchéité comme matériaux d'étanchéité auxiliaires sur les joints à double emboîtement. L'excès de colle qui déborde dans la canalisation obstruera le corps de la vanne de précision et les trous d'amortissement, provoquant des défauts dans l'ensemble du système.
Insérez le tuyau en acier directement dans le bas du joint pour garantir un ajustement complet sans aucun espace suspendu. Serrez manuellement l'écrou jusqu'à ce qu'il y ait une résistance évidente ; utilisez ensuite une clé pour appliquer une force uniforme pour faire pivoter de 1/4 à 1/2 tour afin de terminer la morsure en plastique de la douille. Il est strictement interdit de serrer avec force ou de ne pas serrer suffisamment. Un serrage insuffisant empêchera la douille de mordre complètement la paroi du tuyau et elle risque très probablement de fuir sous l'effet de vibrations à haute pression ; un serrage excessif entraînera une coupe excessive de la paroi du tuyau et une déformation par fatigue de la douille, raccourcissant ainsi la durée de vie du pipeline.
Pour les conditions de travail de vibrations alternées à haute et basse température et à haute fréquence, il est nécessaire de contrôler strictement l'uniformité du couple de serrage pour garantir que les douilles avant et arrière sont soumises à une force synchrone et à une déformation symétrique, et pour éviter une inhomogénéité de morsure unilatérale, qui peut former des points de fuite cachés. Lors de l'installation du pipeline soudé, il est nécessaire de prendre des précautions à l'avance pour l'isolation des joints afin d'éviter la destruction de la dureté de l'emboîture et de la précision de l'étanchéité due au recuit à haute température pendant le soudage.
Pour les équipements de précision haut de gamme et les besoins d’approvisionnement en ingénierie à long terme, nous avons établi un système hiérarchique de garantie et d’après-vente.
Dans les conditions d'une installation correcte, correspondant à la pression nominale et utilisant des matériaux de tuyauterie standard, les raccords pour tubes à double virole bénéficient d'une garantie d'usine d'origine de 12 mois. Les problèmes tels que les fuites, les défauts d'étanchéité et les fissures structurelles causés par des défauts de matières premières, des écarts de précision de traitement ou des performances d'usine non conformes seront remplacés gratuitement ou les pièces de rechange seront rééditées.
Les défauts causés par un démontage violent par l'homme, des matériaux de tuyauterie non conformes, une modification de la structure du joint, des conditions de surpression et de surmenage, ainsi que des impuretés résiduelles d'installation ne sont pas couverts par la garantie. Tous les produits d'usine sont livrés avec des manuels d'installation en chinois et en anglais, ce qui peut prévenir à l'avance les problèmes causés par des erreurs opérationnelles humaines.
Prise en charge de formes spéciales non standard, de matériaux spéciaux et de tailles spéciales de raccords de tubes à double virole. Une production personnalisée peut être réalisée sur la base des dessins d'équipement du client et des paramètres de conditions de travail. Les projets d'ingénierie à grande échelle peuvent fournir une coordination technique complète, des conseils d'installation sur site et des solutions de référence. Pour les achats groupés, des documents de qualification complets et conformes peuvent être fournis sous forme de package.
Équipé d'une équipe technique professionnelle anglaise, une réponse 24 heures sur 24 est fournie pour la sélection, l'installation et la consultation de dépannage des clients étrangers. Les modèles standard sont toujours en stock et des échantillons peuvent être envoyés, de petits lots de pièces de rechange peuvent être directement expédiés et une livraison en conteneur complet peut être assurée. Les clients qui coopèrent à long terme peuvent réserver des stocks de sécurité pour garantir des calendriers de projet stables.
Par rapport aux connecteurs universels ordinaires, les raccords de tubes à double virole se concentrent sur un fonctionnement stable dans des environnements de précision haut de gamme, résolvant les problèmes de l'industrie tels que les arrêts pour fuite à long terme, la maintenance fréquente et la mauvaise adaptabilité aux conditions de travail, et répondant aux exigences des équipements de haute précision et de haut niveau de sécurité.
Abandonnant les défauts de vieillissement des joints en caoutchouc et des joints adhésifs traditionnels, il adopte une structure d'étanchéité en plastique entièrement métallique à deux étages, qui n'est pas affectée par les températures élevées, les basses températures et la corrosion moyenne, et élimine le problème du vieillissement et de la défaillance des composants d'étanchéité. Une fois l'équipement mis en service, il n'est pas nécessaire de serrer ou de remplacer régulièrement les composants d'étanchéité, ce qui réduit considérablement les coûts d'exploitation et de maintenance des équipements haut de gamme.
La structure de verrouillage mécanique exclusive du manchon arrière peut absorber les vibrations à haute fréquence et les chocs de pression de l'équipement, et ne se desserre pas après 120 millions de cycles de vibration, s'adaptant parfaitement aux scénarios difficiles tels que les systèmes de freinage du transport ferroviaire, les circuits d'huile à bord des avions et les systèmes hydrauliques dynamiques des engins de construction avec des vibrations fréquentes.
L'ensemble du processus ne nécessite aucune opération de soudage ou de travail à chaud, répondant aux normes de sécurité en matière de prévention des explosions, de prévention des incendies, de construction à haute altitude et de propreté des ateliers. Il peut être appliqué à des conditions de travail spéciales où les opérations de travail à chaud sont interdites, telles que les huiles chimiques, les aliments pharmaceutiques, les gazoducs semi-conducteurs de haute pureté, et présente un coefficient de sécurité de construction plus élevé.
Grâce à un forgeage précis et à un traitement de précision CNC, combinés à une technologie de durcissement par gradient, le produit présente une excellente résistance à la fatigue et à la corrosion. Dans des conditions de travail normales, la durée de vie peut atteindre plus de 15 ans, réduisant considérablement la fréquence de remplacement des pipelines et les pertes dues aux temps d'arrêt des équipements, et le coût d'utilisation global à long terme est bien inférieur à celui des connecteurs de type économique ordinaires.
Q1 : Quelle est la différence entre les raccords à double virole et à simple virole ?
R : Les raccords à double virole sont dotés de deux viroles qui assurent à la fois l'étanchéité et le verrouillage mécanique, offrant des performances anti-vibrations supérieures et des pressions nominales plus élevées. Les raccords à virole unique n'ont qu'une seule virole qui remplit les deux fonctions, ce qui les rend plus adaptés aux applications basse à moyenne pression.
Q2 : Les raccords à double virole XYOON peuvent-ils être utilisés avec des tuyaux d'autres fabricants ?
R : Oui, nos raccords sont fabriqués en stricte conformité avec les normes internationales et sont entièrement compatibles avec tout tuyau en acier sans soudure répondant aux tolérances dimensionnelles requises. Nous recommandons d’utiliser des tubes sans soudure étirés à froid avec précision pour des performances optimales.
Q3 : Les raccords de tubes à double virole sont-ils réutilisables après le démontage ?
R : Les viroles avant et arrière sont déformées avec précision lors de l'installation initiale et appartiennent à des pièces d'usure uniques. Ils ne peuvent pas être réutilisés après démontage. Le corps du raccord et l'écrou peuvent être réutilisés à plusieurs reprises, mais de nouvelles viroles correspondantes doivent être remplacées pour le remontage afin de garantir une résistance aux fuites et aux vibrations nulle.
Q4 : Ces raccords à double virole peuvent-ils être utilisés simultanément pour les fluides gazeux et liquides ?
R : Oui. Nos raccords de précision à double virole conviennent à l'huile hydraulique, à l'eau, à l'air comprimé, à l'azote et à d'autres fluides industriels conventionnels. La structure d'étanchéité entièrement métallique ne présente aucun risque de défaillance liée au vieillissement, s'adaptant de manière stable aux circuits hydrauliques liquides et aux conduites de distribution de gaz de haute pureté.
Q5 : Quel traitement de surface est adopté pour vos raccords à double virole en acier inoxydable ?
R : Tous les raccords en acier inoxydable 304/316L adoptent un traitement d'ébavurage et de passivation, éliminant les impuretés de surface et améliorant la résistance à la corrosion. Pour les conditions de travail marines et chimiques difficiles, un traitement de polissage électrolytique personnalisé est disponible pour améliorer encore la résistance à l'oxydation et au brouillard salin.
