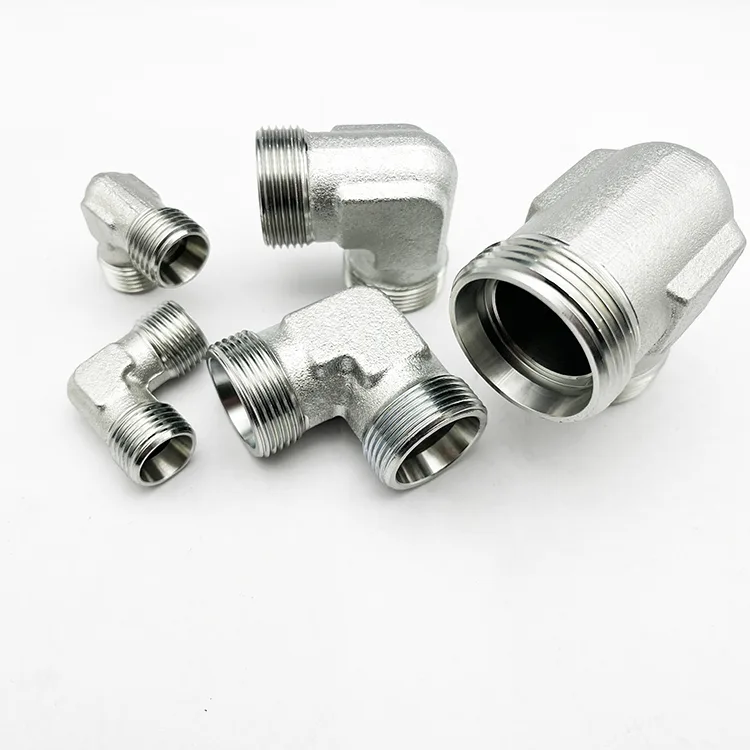

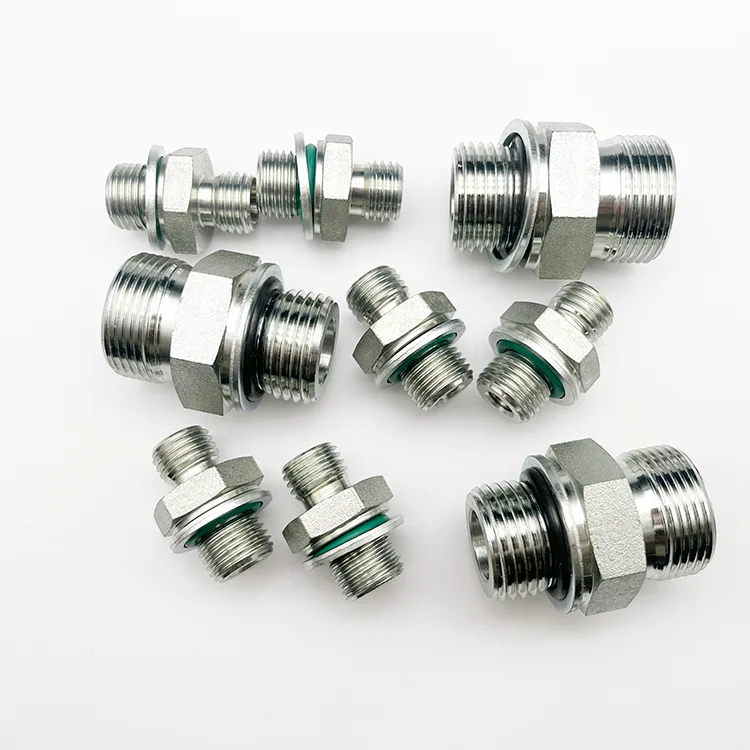

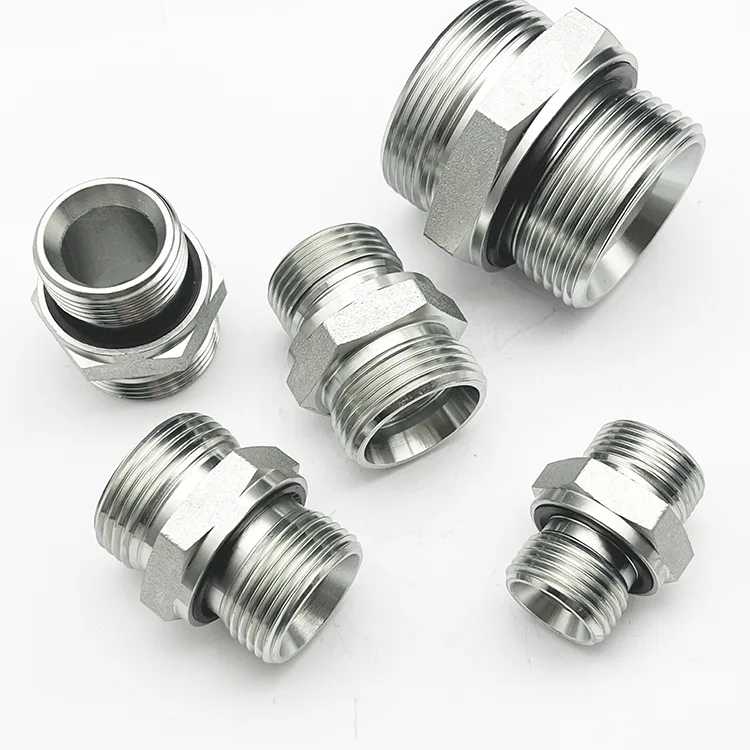

Raccord hydraulique pour tuyau rigide

Les canalisations rigides soudées traditionnelles nécessitent des soudeurs certifiés et des permis de travail à chaud, et comportent des risques élevés de contamination interne et de rupture par fatigue des soudures.

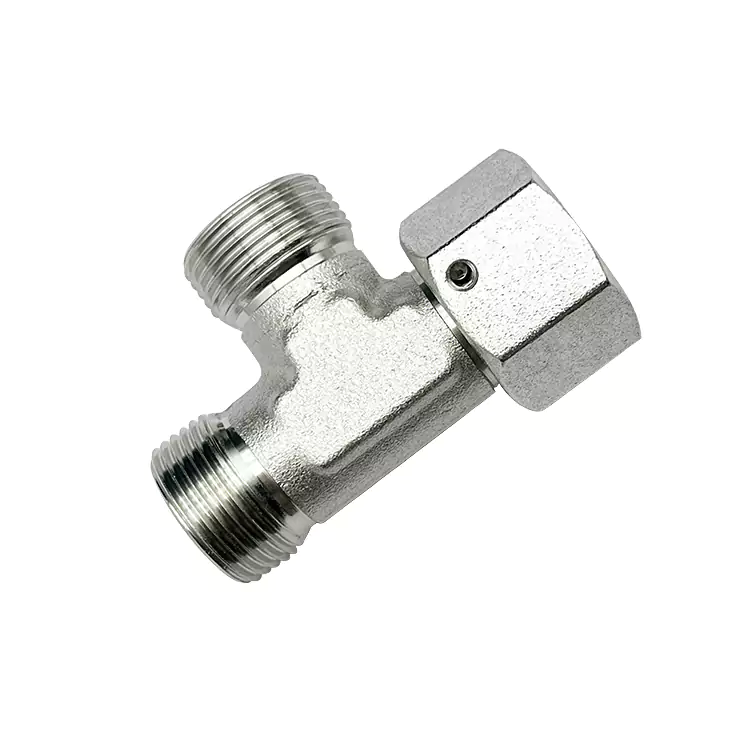

Les raccords hydrauliques pour tuyaux rigides XYOON sont des connecteurs usinés avec précision pour tubes en acier sans soudure, disponibles en configurations à compression de type mordant, soudables et évasées à 37°. Les conceptions à mors éliminent entièrement le soudage, permettant un assemblage rapide, propre et étanche pour les systèmes de tuyauterie fixes de l'industrie lourde.

Avantages principaux

Installation 60 % plus rapide : la conception de type mordant ne nécessite qu'une clé standard. Aucun équipement de soudage ni soudeur certifié n'est nécessaire, ce qui réduit considérablement la main d'œuvre sur site et les temps d'arrêt.

Zéro contamination interne : aucun laitier de soudure ni tartre d'oxyde emprisonné à l'intérieur des tubes, éliminant ainsi les risques d'endommagement de la pompe/vanne. Aucun rinçage après soudage n'est nécessaire, idéal pour les circuits de haute pureté.

Durée de vie du cycle d'impulsion de plus de 1 million : les sièges d'étanchéité au sol de précision résistent aux vibrations continues et aux pulsations de pression, avec une meilleure résistance à la fatigue que les joints soudés.

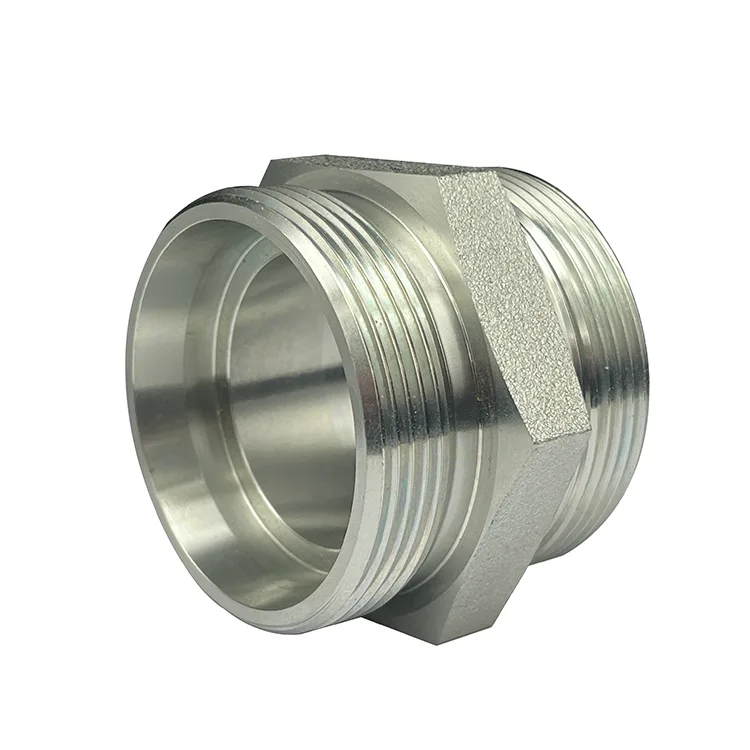

Gamme complète de configurations : connecteurs droits, coudes, tés, réducteurs, cloisons, bouchons et capuchons, tous provenant d'un seul fournisseur avec une qualité constante.

Réutilisables et maintenables : les raccords de type mordant permettent des démontages et remontages répétés, ce qui rend les modifications du système et l'entretien de routine rapides et peu coûteux.

Spécifications techniques

Domaines d'application du raccord hydraulique pour tuyaux rigides

Systèmes hydrauliques d'aciéries, salles des machines marines, lignes de transformation des aliments, stations hydrauliques de centrales électriques, lignes dures de moulage par injection, équipements métallurgiques.

Certifications et assurance qualité

Certifications détenues :

ISO 9001 :2015 – Système de gestion de la qualité certifié

CE PED – Conforme à la directive européenne sur les équipements sous pression

ROHS & REACH – Matériaux conformes

EN 10204 3.1 – Rapports d'essais de matériaux disponibles sur demande

Processus de contrôle qualité :

Analyse spectrale des matières premières et vérification dimensionnelle.

Audit dimensionnel en cours de processus toutes les heures ; Vérification de la jauge de filetage à 100 %.

Profil de surface d’étanchéité et contrôle de rugosité.

Test de pression à 100 % par lot.

Inspection visuelle finale des défauts de placage et de la finition de surface.

Taux de réussite en usine constamment supérieur à 99,8 %. Traçabilité complète par numéro de lot unique.

Assistance après-vente et garantie

Garantie de 12 mois contre les défauts de fabrication.

Assistance technique par e-mail, téléphone ou appel vidéo pour des conseils d'installation, la sélection des raccords et la vérification de la compatibilité du système.

Traçabilité des lots – enregistrements de production archivés pour chaque lot.

Réapprovisionnement rapide – tailles standard en stock ; tailles personnalisées 15-20 jours ouvrables.

Échantillon gratuit – disponible sur demande pour vérification par le client.

Réponse aux demandes de renseignements 24 heures sur 24.

Foire aux questions

Q1 : Quelle est la différence entre les raccords à morsure, soudables et évasés à 37 ° ?

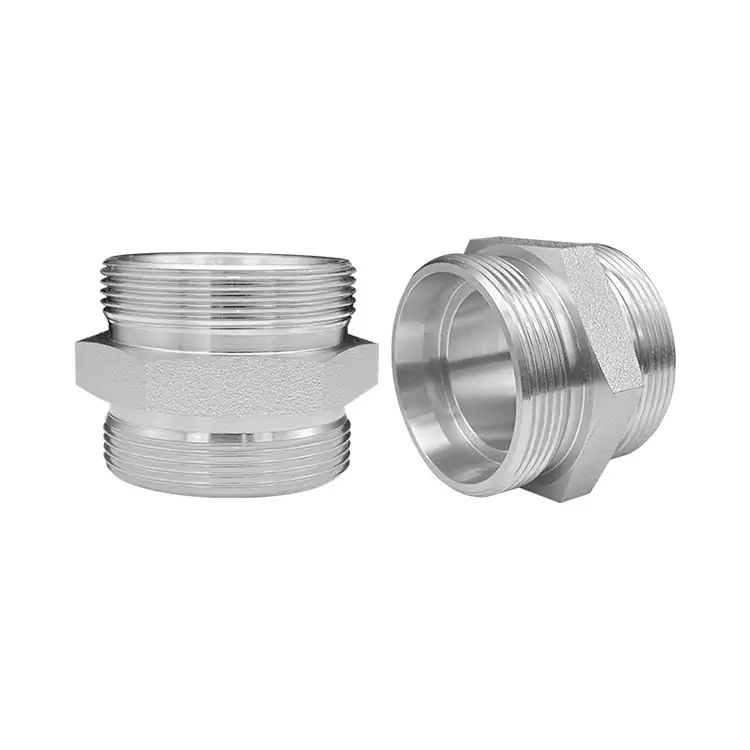

R : Le type à morsure (DIN 2353) ne nécessite aucune soudure : une virole mord dans la paroi du tube lorsqu'elle est serrée, idéale pour un assemblage rapide et propre. Les raccords soudables sont soudés à l'extrémité du tube et conviennent aux connexions permanentes dans les systèmes à haute température. L'évasement à 37° (SAE J514) utilise une extrémité de tube évasée et un écrou, couramment utilisés dans les systèmes hydrauliques nord-américains. Choisissez en fonction de la norme de votre système et de vos préférences d'installation.

Q2 : Les raccords à morsure peuvent-ils être réutilisés après le démontage ?

R : Le corps du raccord et l’écrou peuvent être réutilisés. Cependant, la virole est déformée de façon permanente lors de l'installation initiale et doit être remplacée par une nouvelle lors du remontage pour garantir une étanchéité fiable.

Q3 : Quelle est la pression de service maximale pour les raccords de tuyauterie rigides ?

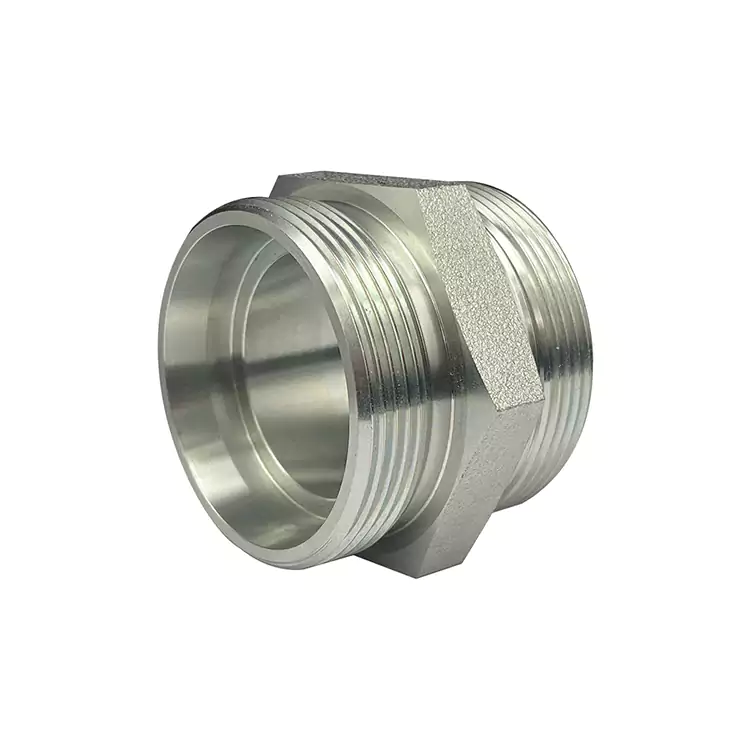

R : Les raccords de série lourde en acier au carbone sont évalués jusqu'à 630 bars (selon la taille). Les raccords en acier inoxydable sont évalués jusqu'à 400 bars. Vérifiez toujours la pression nominale en fonction de l’épaisseur de la paroi du tube et des spécifications du raccord.

Q4 : Les raccords hydrauliques pour tuyaux rigides sont-ils compatibles avec les tubes d’autres fabricants ?

R : Oui. Fabriqués selon les normes DIN et SAE, nos raccords sont entièrement compatibles avec tout tube en acier sans soudure répondant aux tolérances dimensionnelles requises. Nous vous recommandons d'utiliser des tubes sans soudure étirés à froid avec précision pour des performances optimales.

Q5 : Prenez-vous en charge les tailles personnalisées et les configurations non standard ?

R : Oui. Nous prenons en charge les tailles personnalisées, les matériaux spéciaux et les configurations non standard basées sur les dessins et spécifications du client. Veuillez contacter notre équipe technique avec vos besoins.
