Résumé de l'article :Un ensemble de flexibles hydrauliques fiable ne dépend pas uniquement du flexible et du raccord. Le manchon à sertir joue un rôle essentiel dans la création d'une connexion sécurisée et résistante aux fuites tout en protégeant le tuyau pendant le fonctionnement. Cet article explique comment unManchon hydraulique pour tuyau flexibletravaux, ses facteurs de performance clés, les applications appropriées, les options de matériaux, les considérations de sertissage et comment sélectionner le manchon approprié pour les systèmes hydrauliques exigeants.

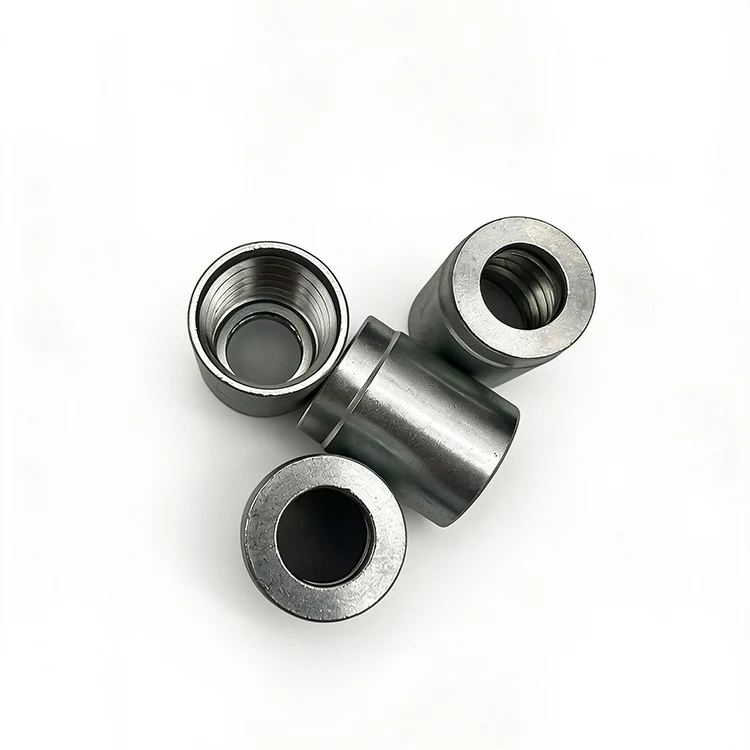

A Manchon hydraulique pour tuyau flexibleest un composant de sertissage métallique cylindrique utilisé pour fixer un tuyau hydraulique à une tige de tuyau compatible. Lors de l'assemblage, une machine à sertir applique une force radiale contrôlée pour déformer le manchon autour du tuyau et du raccord, créant ainsi une connexion mécanique permanente. Contrairement aux colliers de serrage de base, une connexion sertie correctement conçue est conçue pour les environnements hydrauliques exigeants où les impulsions de pression, les vibrations, les mouvements et les contraintes mécaniques sont courants.
SelonXYOONSelon les spécifications du produit, son manchon est conçu selon les exigences SAE J516 et DIN, avec un contrôle de tolérance dimensionnelle jusqu'à ±0,05 mm, un taux de réussite de sertissage unique déclaré de 99,8 % et plus de 500 heures de résistance au brouillard salin pour le traitement de surface spécifié. Ces caractéristiques font que la cohérence dimensionnelle et la déformation contrôlée sont des considérations importantes pour les fabricants d'assemblages de flexibles.
Pour les fabricants et les équipes de maintenance, le manchon doit donc être considéré comme faisant partie d'un système complet de connexion d'extrémité de tuyau plutôt que comme un composant métallique isolé. La compatibilité entre les paramètres du tuyau, de la tige, du manchon, de la machine à sertir et du sertissage est essentielle.
Les systèmes hydrauliques peuvent fonctionner sous une pression importante tandis que les équipements sont simultanément exposés à des vibrations et à des mouvements répétés. Un raccord de tuyau mal assemblé peut entraîner une fuite, un arrachement du tuyau, une usure prématurée ou un temps d'arrêt inattendu pour maintenance.
Un manchon correctement sélectionné contribue à plusieurs fonctions importantes :
Pour cette raison, le manchon doit être spécifié avec le tuyau et la tige de tuyau au lieu d'être sélectionné uniquement en fonction des dimensions extérieures.
Lorsqu’ils s’approvisionnent en composants d’assemblage de flexibles hydrauliques, les acheteurs doivent regarder au-delà du prix et de l’apparence de base. La précision dimensionnelle, la protection des surfaces, la compatibilité et la cohérence de la fabrication peuvent affecter directement l’efficacité de l’assemblage et la fiabilité à long terme.
| Facteur d'évaluation | Pourquoi c'est important | Ce que les acheteurs devraient vérifier |
|---|---|---|
| Tolérance dimensionnelle | Prend en charge une déformation de sertissage constante | Diamètre intérieur, longueur, dimensions des parois et données de tolérance |
| Matériel | Détermine la solidité et la résistance à l'environnement | Acier au carbone, acier inoxydable et qualité de matériau requise |
| Traitement de surface | Aide à résister à la corrosion pendant le stockage et le fonctionnement | Épaisseur du zingage ou finition inox |
| Géométrie interne | Aide à protéger le tuyau pendant le sertissage | Qualité du chanfrein, contrôle des bavures et douceur de la surface |
| Compatibilité du sertissage | Réduit les erreurs d’assemblage et les rejets | Diamètre de sertissage recommandé et compatibilité machine |
| Cohérence de la qualité | Important pour la production de masse | Procédures d'inspection, d'échantillonnage et de contrôle de production |
Pour les acheteurs industriels, la documentation technique peut être tout aussi importante que la composante physique. Les tableaux de diamètres de sertissage, les informations de compatibilité, les dossiers d'inspection et la documentation sur les matériaux peuvent simplifier la configuration de la production et le contrôle qualité.
Les flexibles hydrauliques se trouvent dans les équipements dans lesquels le fluide hydraulique transfère la puissance entre les pompes, les vannes, les actionneurs et d'autres composants. L'environnement d'exploitation peut varier considérablement, c'est pourquoi la sélection des manchons doit tenir compte des exigences de pression, de vibration, d'exposition à la corrosion, de température et de maintenance.
Les excavatrices, chargeuses, grues, bulldozers et machines similaires utilisent de nombreuses conduites hydrauliques. Ces tuyaux sont exposés aux vibrations, aux mouvements, aux impacts et aux charges changeantes, ce qui rend les connexions serties sécurisées particulièrement importantes.
Les équipements miniers et métallurgiques peuvent placer les composants hydrauliques dans des conditions mécaniques exigeantes. Des raccords robustes aux extrémités des tuyaux contribuent à assurer une transmission fiable des fluides et à réduire les risques de temps d'arrêt liés aux raccordements.
Les tracteurs, moissonneuses et autres équipements agricoles dépendent de systèmes hydrauliques pour la direction, le levage, le freinage et les outils. Un ensemble de flexibles fiable peut contribuer à simplifier la maintenance et à assurer un fonctionnement continu pendant les cycles de travail exigeants.
Les ateliers de réparation doivent souvent produire rapidement des flexibles de remplacement. Des manchons standardisés avec des spécifications de sertissage claires peuvent améliorer l'efficacité de l'atelier et réduire les essais et erreurs lors de l'assemblage des tuyaux.
La sélection des matériaux doit être basée sur l'environnement d'exploitation plutôt que de simplement choisir l'option la moins coûteuse. L'acier au carbone doté d'un revêtement protecteur approprié peut constituer une solution pratique pour de nombreuses applications hydrauliques générales, tandis que l'acier inoxydable est souvent préférable lorsque l'exposition à la corrosion est grave.
XYOON propose également des options de manchons hydrauliques en acier inoxydable ainsi que des produits en acier au carbone, permettant aux acheteurs de sélectionner les composants en fonction de leurs conditions de fonctionnement plutôt que de s'appuyer sur une seule configuration matérielle.
Même un manchon de haute qualité peut avoir des performances médiocres si le processus de sertissage est incorrect. Le tuyau, la tige de tuyau, le manchon et la machine à sertir doivent fonctionner comme un système adapté. Un sertissage excessif peut endommager le renfort du tuyau, tandis qu'un sertissage insuffisant peut entraîner un arrachement ou une fuite du tuyau.
Un processus d’assemblage contrôlé doit normalement inclure :
Pour les environnements de production, les paramètres de sertissage documentés sont particulièrement précieux car ils aident les opérateurs à reproduire la même qualité d'assemblage sur plusieurs lots de production.
Les équipes d'achats peuvent réduire les problèmes de compatibilité en préparant les informations techniques avant de demander un devis. Au lieu de demander uniquement un manchon par taille nominale, fournissez au fournisseur les exigences complètes de l'application.
Une liste de contrôle d’achat utile comprend :
Pour les acheteurs étrangers, un fournisseur capable de fournir des données de sertissage et une assistance technique peut offrir un avantage supplémentaire. XYOON déclare qu'il fournit des paramètres de diamètre de sertissage standard et peut ajuster les données de sertissage en fonction des exigences spécifiques des tuyaux. Son processus de production déclaré comprend le tournage de précision CNC, le chanfreinage et l'ébavurage, le traitement de surface, l'inspection dimensionnelle, l'échantillonnage des performances, l'emballage antirouille et l'inspection finale.
Un manchon hydraulique est le composant métallique externe à sertir qui est comprimé autour du tuyau et de la tige. Une virole ou un insert de tuyau peut faire référence à un composant de raccord interne différent en fonction de la conception du raccordement. Les acheteurs doivent confirmer la terminologie auprès du fournisseur avant de commander.
La compatibilité dépend des dimensions, des normes, de la construction du tuyau et des paramètres de sertissage. XYOON déclare que ses manchons sont fabriqués conformément aux exigences SAE J516 et DIN et sont compatibles avec de nombreuses configurations de tiges de tuyau courantes. La compatibilité spécifique doit toujours être vérifiée avant l'utilisation en production.
Les informations techniques utiles comprennent le diamètre de sertissage recommandé, les combinaisons de tuyaux et de raccords applicables, les exigences en matière d'outillage, les instructions d'assemblage et les critères d'inspection. Pour les assemblages de tuyaux personnalisés, les fournisseurs peuvent également avoir besoin des spécifications du fabricant de tuyaux.
Selon les informations actuelles sur les produits XYOON, les tailles standard ont un MOQ déclaré de 500 pièces, tandis que les tailles personnalisées ont un MOQ déclaré de 1 000 pièces. Des quantités d'échantillons de 50 à 100 pièces sont également indiquées comme étant disponibles. Les acheteurs doivent confirmer les conditions commerciales en vigueur avant de passer une commande.
Une sélection correcte des matériaux, un sertissage précis, une bonne compatibilité des tuyaux, une protection contre la corrosion et une inspection régulière contribuent tous à une durée de vie plus longue. Éviter une force de sertissage excessive et sélectionner des composants avec une géométrie interne lisse peut également aider à protéger le tuyau pendant l'assemblage.
Un raccord de tuyau hydraulique est aussi fiable que les composants et le processus d'assemblage qui le sous-tendent. Un manchon bien conçu peut améliorer la rétention mécanique, assurer la stabilité de l'étanchéité, protéger le tuyau pendant le sertissage et fournir des résultats reproductibles pour la production d'assemblages de tuyaux industriels. Lors de l'approvisionnement d'unManchon hydraulique pour tuyau flexible, les acheteurs doivent évaluer ensemble la précision dimensionnelle, les matériaux, la résistance à la corrosion, la compatibilité des tuyaux, les données de sertissage, les normes d'inspection et l'assistance technique plutôt que de se concentrer uniquement sur le prix unitaire.
Pour les fabricants, les distributeurs, les entreprises de réparation hydraulique et les constructeurs d'équipements à la recherche de composants d'assemblage de tuyaux fiables, XYOON propose des manchons hydrauliques avec plusieurs options de matériaux, des conseils de sertissage, une assistance à la personnalisation et une assistance technique. Pour discuter des spécifications, de la compatibilité, des commandes groupées ou des exigences personnalisées,Contactez-nouset laissez l'équipe XYOON vous aider à identifier la bonne solution de manchon hydraulique pour votre application.
-
