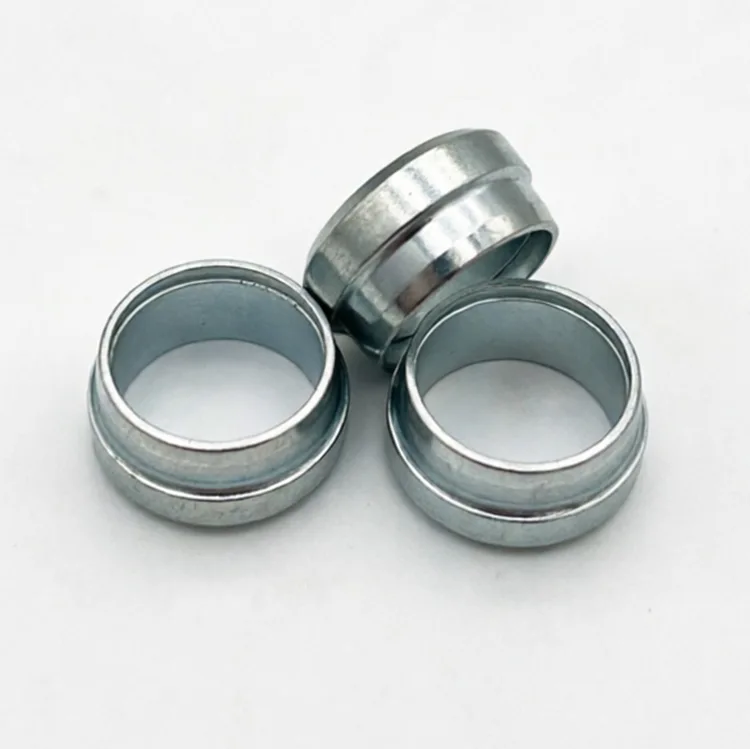

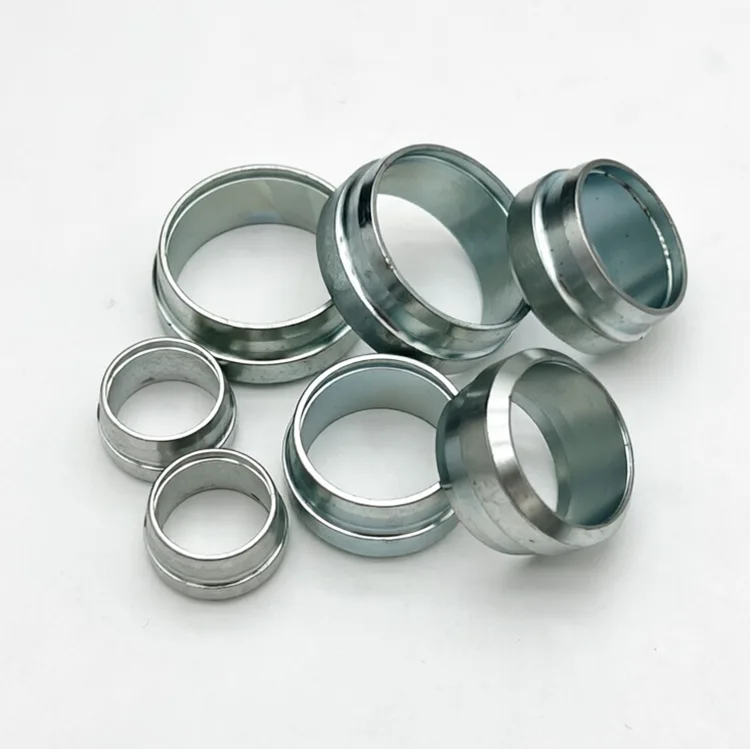

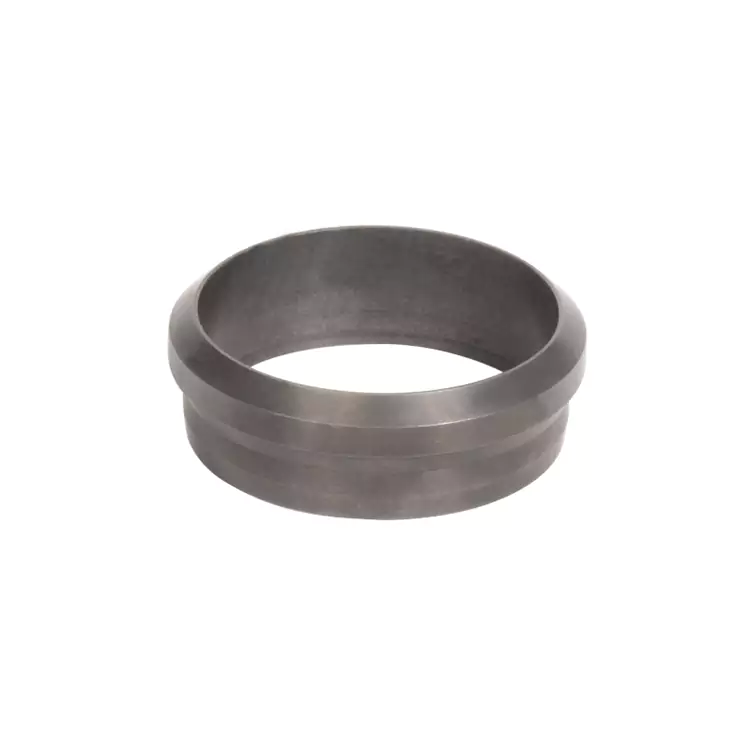

Virole de pipeline hydraulique pour travaux légers

Les bagues coupantes XYOON de la série L sont des connecteurs à morsure spécialement conçus pour les raccords de tubes à cône 24° DIN 2353, conçus exclusivement pour les tubes en acier sans soudure à paroi mince. Une fois serrée, la virole de pipeline hydraulique léger se comprime radialement et mord uniformément dans la paroi extérieure du tube, créant un joint métal sur métal étanche et résistant aux vibrations sans soudure, évasement ou mastic. Il s'agit d'une solution de connexion légère, économique et facile d'entretien pour les systèmes classés entre 16 et 25 MPa, et s'insère directement dans les ensembles de raccords standard DIN existants.

Valeur fondamentale et différenciateurs clés

Nous n'avons pas simplement créé une autre ferrule standard, nous l'avons optimisée pour les modes de défaillance réels des tubes fins :

Profil de lame résistant aux fissures des tubes

Le tranchant présente une géométrie en arc arrondi au lieu d'un bord brut tranchant, de sorte qu'il pénètre uniformément dans la paroi du tube sur 360° sans cisailler le matériau du tube. Les tests sur le terrain sur des tubes à paroi mince de φ8 × 1 mm montrent un taux de fissuration inférieur à 0,1 %, avec une résistance à l'arrachement 30 % supérieure à la moyenne de l'industrie.

Conception légère, coût total du système inférieur

Adaptée aux tubes de précision à paroi mince DIN 2391, chaque virole pèse 28 % de moins qu'une virole lourde équivalente de la série S. Associé à des tubes plus fins, il réduit le coût global des matériaux de tuyauterie de 25 à 30 % tout en conservant les performances de pression nominale maximales – idéal pour la production OEM en grand volume.

Performances cohérentes d’un lot à l’autre

Toutes les viroles subissent une cémentation sous atmosphère contrôlée, avec une dureté de surface maintenue entre HRC 58 et 62 et une profondeur de boîtier contrôlée avec précision entre 0,1 et 0,15 mm. La variation des performances entre les lots de production est ≤ 2 %, éliminant ainsi les surprises lors de l'assemblage en série.

Applications et cas de projets réels de virole de pipeline hydraulique léger

Cas d'utilisation typiques

Systèmes de lubrification centralisés pour machines CNC, circuits pneumatiques de lignes de production d'automatisation, tuyauterie hydraulique de machines textiles, lignes de transport d'aliments et de boissons, systèmes d'eau de refroidissement, lignes de contrôle d'instrumentation, tuyauterie de processus chimiques légers.

Foire aux questions

Q1 : Les ferrules de canalisations hydrauliques légères peuvent-elles être utilisées sur des équipements présentant des vibrations constantes ?

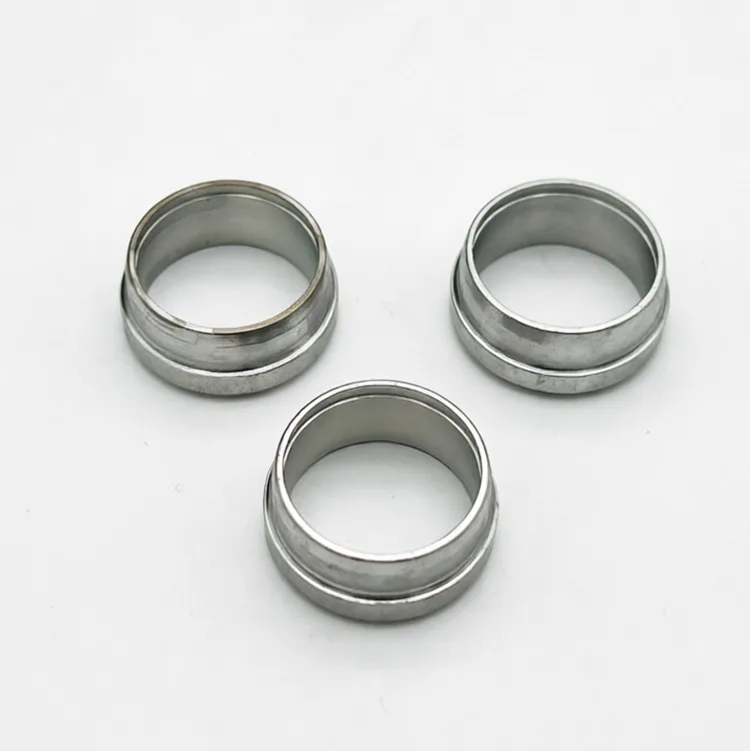

R : Oui. Notre profil de morsure optimisé répond aux normes DIN en matière de résistance aux vibrations sous pression nominale et fonctionne de manière fiable sur les équipements d'automatisation et les machines-outils. Pour les applications de chocs importants et d'impulsions à haute pression, nous recommandons plutôt nos viroles lourdes de la série S.

Q2 : Sont-ils compatibles avec d’autres marques de raccords pour tubes de la série L ?

R : Oui. Ils sont fabriqués strictement selon les dimensions de la série L DIN 2353 et peuvent être directement mélangés avec n'importe quelle marque de raccords standard de la série d'éclairage à cône 24° sans fuite ni problème d'ajustement.

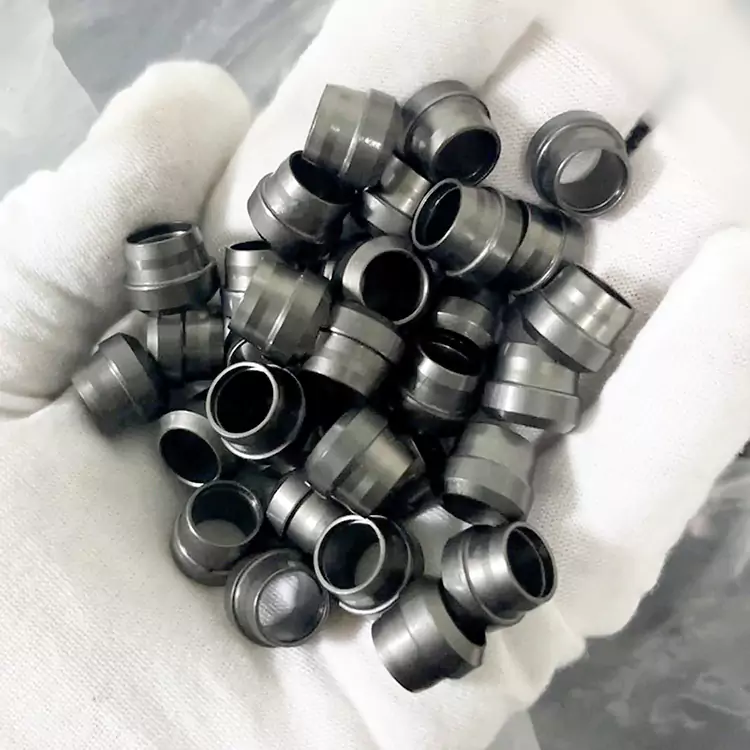

Q3 : Les viroles légères en acier inoxydable peuvent-elles être utilisées dans l’eau de mer ?

R : Le SS304 n’est pas recommandé pour une exposition à long terme à l’eau de mer car il peut développer une corrosion par piqûres. Pour les environnements marins et d'eau de mer, nous recommandons l'acier inoxydable SS316L pour une résistance supérieure au chlorure.

Q4 : Comment installer correctement les ferrules d'éclairage de la série L sur des tubes à paroi mince ?

R : Assurez-vous que les extrémités des tubes sont carrées, sans bavures et propres. Insérez le tube entièrement dans le corps du raccord. Serrez l'écrou à la main, puis utilisez une clé pour serrer de 1/4 à 1/2 tour au-delà du serrage à la main. Pour les tubes à paroi mince, évitez de trop serrer pour éviter la déformation du tube. Une clé dynamométrique est recommandée pour un assemblage cohérent.

Q5 : Les ferrules de la série L peuvent-elles être utilisées avec des tubes muraux standard ?

R : Les ferrules de la série L sont spécialement conçues pour les tubes à paroi mince. Pour les tubes d'épaisseur de paroi standard, nous recommandons nos ferrules lourdes de la série S qui offrent une profondeur de morsure et des performances d'étanchéité optimales pour les dimensions de tube standard.
