XYOON Flaring Technology est une technologie de raccordement de tuyaux par formage à froid sans soudure, développée indépendamment par Ningbo XYOON Machinery pour les systèmes de tuyauterie hydraulique à haute pression. Évalué par rapport aux processus de raccordement de canalisations avancés au niveau international, il répond aux problèmes industriels des brides soudées traditionnelles : taux de fuite élevés, cycles de construction longs et risques de sécurité multiples - dans des conditions de fonctionnement à haute pression et à fortes vibrations. Spécialement développé pour les scénarios de transport de fluides de haute fiabilité dans les secteurs de l'industrie lourde, de l'énergie et des transports en Chine, il répond pleinement aux exigences opérationnelles de la tuyauterie industrielle traditionnelle en Chine.
Le formage à froid élimine les sources de chaleur de soudage, les scories de soudage et le tartre d'oxyde, supprimant ainsi les risques de contrainte thermique et de corrosion sous contrainte.
Temps de rinçage du système réduit de plus de 60 %, améliorant considérablement la propreté des canalisations.
Aucune opération à flamme nue, permettant une construction sûre dans des environnements inflammables et explosifs.
Pression de service nominale jusqu'à **420 bar (6 000 psi).

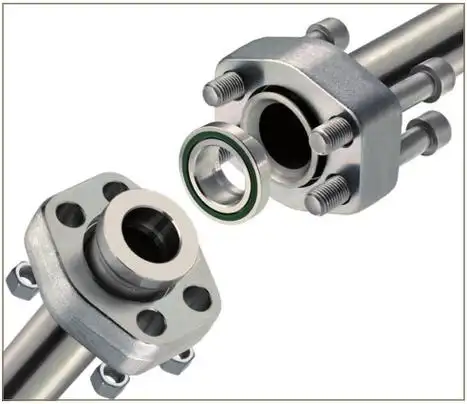

Structure de verrouillage uniforme à quatre boulons avec une durée de vie en fatigue par impulsion supérieure à 1 million de cycles.
Aucun desserrage ni fuite sous vibration continue à haute fréquence, surpassant les connexions filetées et soudées en termes de fiabilité.
Prend en charge les normes internationales, notamment SAE J518 (Code 61/62) et ISO 6162.
Compatible avec la norme industrielle chinoise JB/ZQ 4187 ; les dimensions d'installation sont interchangeables 1:1.
Couverture du diamètre des tuyaux : 16 mm – 165 mm (machines personnalisées jusqu'à 273 mm).
Épaisseur maximale de paroi : 9 mm ; compatible avec l'acier au carbone, l'acier inoxydable 316L et d'autres matériaux.
XYOON Flaring Technology utilise un processus de formage orbital par torchage à froid auto-développé, soutenu par une série d'équipements de torchage produits en interne. Le processus d'usinage comprend cinq étapes standardisées :
1. Sélectionnez des tuyaux en acier de précision sans soudure adaptés au processus de formage à froid, supportant l'acier au carbone, l'acier inoxydable et d'autres matériaux.
2. Coupez avec précision le tuyau et éliminez les bavures d'extrémité pour terminer le nettoyage et le prétraitement des extrémités du tuyau.
3. Utilisez un équipement d'évasement dédié pour effectuer un évasement orbital à froid, en garantissant la planéité de la face d'extrémité évasée et la résistance structurelle.
4. Pré-assemblage complet avec des brides personnalisées produites dans le pays, des intermédiaires à manchon conique et des joints haute performance.
5. Serrez les boulons de connexion au couple nominal conformément aux spécifications pour terminer l'ensemble du raccordement de la tuyauterie.
Cette technologie a été déployée dans plusieurs projets d'ingénierie clés à travers la Chine, avec des applications répandues dans les domaines de la métallurgie, de la pétrochimie et de l'aérospatiale. Il est utilisé dans la tuyauterie hydraulique des équipements éoliens, les systèmes de fluides de l'industrie lourde métallurgique, les pipelines de transport pétrochimique et d'autres scénarios, s'adaptant aux besoins localisés de construction, d'exploitation et de maintenance des projets industriels nationaux.
