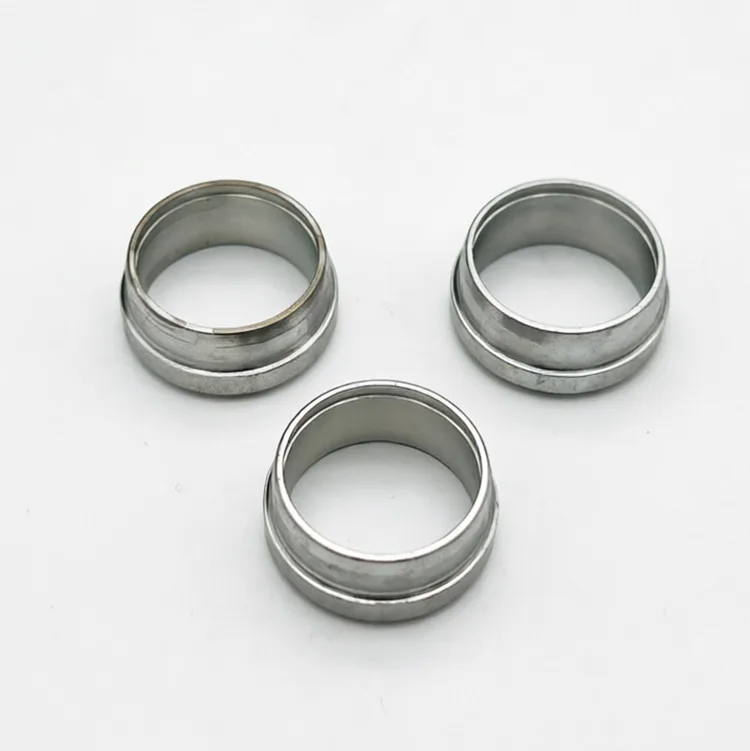

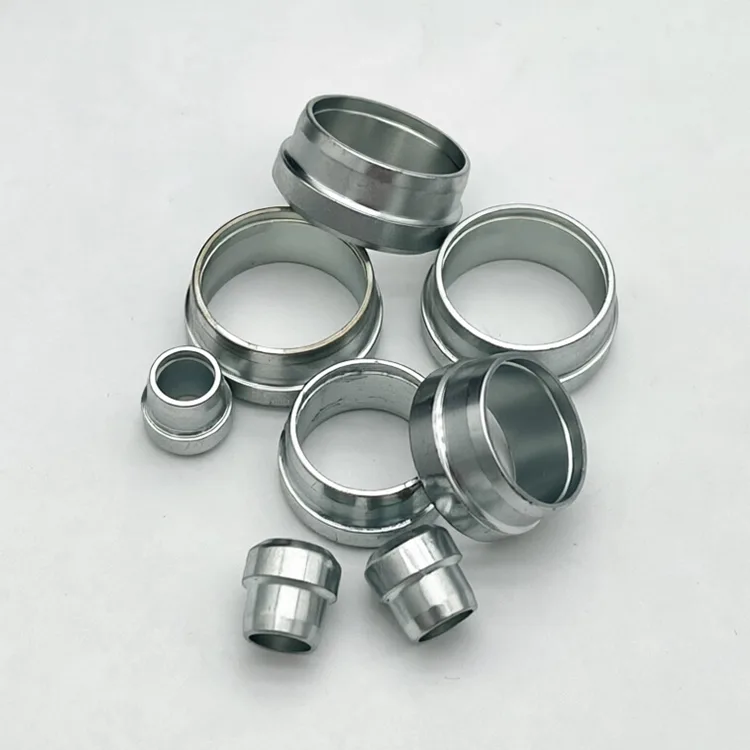

Conforme aux normes DIN 2353 et ISO 8434-1, la virole de canalisation hydraulique robuste de la série XYOON S est un composant d'étanchéité à morsure à double lame conçu pour les tubes en acier sans soudure à paroi épaisse dans les applications à pression extrême. Résistance nominale jusqu'à 630 bars, disponible en acier au carbone et SS316L, tailles de φ6 à φ42 mm. Dureté de surface HRC 58-62 avec noyau robuste pour absorber les chocs. Conçu pour les systèmes hydrauliques miniers, de construction, marins et pétroliers. Approvisionnement direct d'usine avec des échantillons gratuits disponibles.
Dans les systèmes hydrauliques à haute pression – machines minières, équipements de construction, presses métallurgiques et plates-formes offshore – les défauts de connexion des tubes ne provoquent pas seulement des fuites. Ils provoquent des temps d'arrêt imprévus, des risques pour la sécurité et des coûts de réparation des centaines de fois supérieurs à la valeur du raccord lui-même. Les ferrules génériques glissent souvent sous la pression des impulsions, se fissurent sous de fortes vibrations ou perdent la précharge après 1 000 heures de fonctionnement continu, ce qui oblige à un resserrage fréquent sur site.
Les bagues coupantes XYOON de la série lourde (type S) sont des composants de verrouillage et d'étanchéité de type morsure spécialement conçus pour les raccords de tubes à cône 24° standard DIN 2353 / ISO 8434-1, conçus exclusivement pour les tubes en acier sans soudure à paroi épaisse dans des conditions de service intensif. Lorsque l'écrou de compression est serré, la virole se comprime radialement et ses doubles arêtes de coupe pénètrent profondément et uniformément dans la paroi extérieure du tube, créant un verrouillage mécanique permanent ainsi qu'un joint métal sur métal étanche. Aucune soudure, aucun évasement, aucun scellant requis.
1. Chaque détail de conception est optimisé pour les modes de défaillance intensifs :
2. Pression nominale de pointe, vérifiée taille par taille.
3. structure de morsure à double lame: anti-arrachement + résistant à la fatigue impulsionnelle
4. Dégradé de dureté contrôlé : bord dur, corps résistant.
5. Construit pour les environnements de terrain difficiles
6. Véritable interchangeabilité instantanée
Engins de construction (excavatrices, grues, chargeuses), équipements hydrauliques miniers, presses à forger métallurgiques, systèmes hydrauliques marins et offshore, équipements pétroliers, groupes hydrauliques haute pression, tunneliers.
OEM australien d’équipement minier : le client était auparavant confronté à une baisse de couple de 12 % et à un taux de fuite de 3,8 % après 1 000 heures de fonctionnement avec des ferrules concurrentes. Après le passage à XYOON, des tests sur le terrain de 1 500 heures ont montré aucun incident d'arrachement de tube et un taux de fuite inférieur à 0,2 %, avec des commandes répétées pendant 4 années consécutives.
Top 3 des marques chinoises de machines de construction : circuit hydraulique principal complet adapté aux excavatrices de 20 à 30 tonnes. A passé avec succès 1 million de tests de cycle d'impulsion à 35 MPa, répondant aux normes strictes de fiabilité du fabricant d'équipement d'origine et remplaçant les ferrules importées à un coût inférieur de 40 %.
DIN 2353 / ISO 8434-1 – Conforme aux normes hydrauliques internationales pour usage intensif
ISO 9001 :2015 – Système de gestion de la qualité certifié
CE 2006/42/CE – Conforme à la directive européenne sur la sécurité des machines
SGS – Composition du matériau vérifiée (disponible sur demande)
Cémentation sous atmosphère contrôlée avec une dureté de surface HRC 58-62 et une profondeur de boîtier de 0,1 à 0,15 mm. Inspection dimensionnelle à 100 % et tests de dureté par lot. Taux de réussite en usine constamment supérieur à 99,8 %. Chaque lot comprend un rapport d'inspection complet et un certificat de matériau.
Q1 : Quelle est la différence entre les ferrules lourdes de la série S et les ferrules légères de la série L ?
R : Les viroles lourdes de la série S sont conçues pour les tubes sans soudure à paroi épaisse et peuvent supporter une pression allant jusqu'à 630 bars, avec une morsure à double lame pour une pression et des vibrations extrêmes. Les ferrules légères de la série L sont destinées aux tubes à paroi mince dans les systèmes à basse et moyenne pression (16-25 MPa) avec une conception à lame unique. Choisissez la série S pour les applications intensives et la série L pour les projets légers et sensibles aux coûts.
Q2 : Les ferrules de canalisations hydrauliques robustes sont-elles compatibles avec les raccords d'autres marques ?
R : Oui. Fabriqués strictement selon les dimensions DIN 2353 et ISO 8434-1 de la série S, ils sont 100 % interchangeables avec toutes les marques mondiales de raccords à cône 24° robustes sans modification.
Q3 : Quelle est la pression de service maximale pour les ferrules de la série S ?
R : Les ferrules standard de la série S sont nominales jusqu'à 630 bars (63 MPa), en fonction de l'épaisseur de la paroi du tube et de la valeur nominale du raccord. Pour des exigences particulières en matière de haute pression, nous proposons des solutions personnalisées sur demande.
Q4 : Les viroles en acier au carbone de la série S peuvent-elles être utilisées dans des environnements corrosifs ?
R : Les viroles en acier au carbone avec placage en zinc conviennent à une utilisation générale en intérieur et en extérieur léger. Pour les environnements marins, chimiques ou à forte humidité, nous recommandons l'acier inoxydable SS316L pour une résistance supérieure à la corrosion et une durée de vie prolongée.
