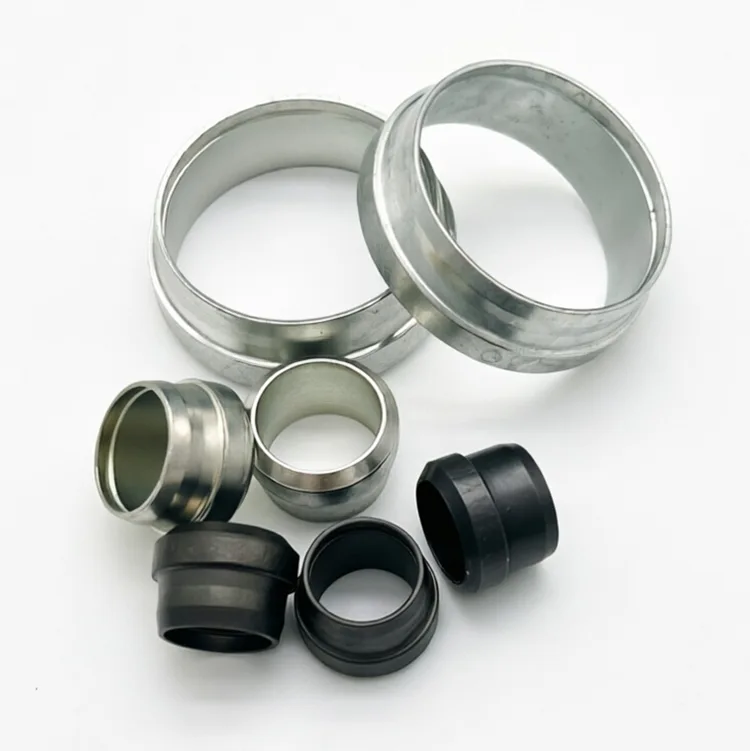

Virole hydraulique JS

Présentation du produit et fonction

La virole hydraulique XYOON JS est un composant de verrouillage et d'étanchéité pour les raccords de tubes à morsure standard JIS. Installé entre l'écrou de compression et le cône du corps du raccord, il se déforme et mord dans la paroi extérieure du tube en acier sans soudure lorsque l'écrou est serré, créant à la fois une adhérence mécanique fiable et un joint statique étanche à la pression sans soudure, évasement ou produits d'étanchéité supplémentaires.

Il est entièrement interchangeable avec les raccords de tubes standard JS courants sur le marché et est largement utilisé pour connecter des lignes de processus hydrauliques, pneumatiques, de lubrification et de produits chimiques légers, offrant une solution de connexion de tubes rapide, facile à entretenir et résistante aux vibrations.

Applications et cas de projets

Principaux scénarios d'application

Systèmes hydrauliques industriels, lignes de lubrification de machines-outils, instrumentation de procédés chimiques, équipements marins et offshore, systèmes de contrôle pneumatique, conduites de gaz semi-conducteurs, équipements de transformation des aliments et des boissons.

Projets de référence

Usine de chimie fine sud-coréenne : 30 000 pièces de ferrules 316L JS fournies pour les lignes d'échantillonnage des analyseurs, résistantes aux acides faibles et aux solvants organiques, ont passé avec succès une vérification sur site de 12 mois sans fuite.

OEM japonais de machine-outil CNC : virole hydraulique JS en acier au carbone pour tuyauterie hydraulique et de lubrification complète de la machine, 8 millions de pièces fournies de manière cumulative, taux d'échec d'assemblage inférieur à 0,2 %.

Distributeur de maintenance marine de Singapour : fourniture en gros de viroles en acier inoxydable pour la modernisation des canalisations de la salle des machines des navires, la résistance à la corrosion par brouillard salin répond aux exigences de qualité marine, le taux de réapprovisionnement atteint 82 %.

Contrôle qualité complet du processus

Inspection entrante : Dureté des matières premières, composition chimique et inspection dimensionnelle par lot ; les matériaux non qualifiés sont rejetés.

Formage de précision : frappe à froid CNC + traitement de tournage de précision, détection automatique des dimensions en ligne pour les surfaces clés.

Vérification des performances : chaque lot est soumis à un test de force d'arrachement, un test de cycle de pression et un test au brouillard salin pour vérifier la force de préhension et la fiabilité de l'étanchéité.

Système de traçabilité : chaque colis est marqué d'un numéro de lot, traçable jusqu'au lot de matières premières, à la date de production et aux données d'inspection complètes.

FAQ

Q1 : Quel matériau dois-je choisir, l’acier au carbone ou l’acier inoxydable ?

R : L’acier au carbone (zingué) est recommandé pour les systèmes hydrauliques généraux et de lubrification avec priorité aux coûts. L'acier inoxydable 304 convient aux milieux à base d'eau et aux environnements de corrosion générale ; Le 316L est requis pour les applications d’eau de mer, de produits chimiques et de gaz de haute pureté.

Q2 : Quelle est la pression de service maximale ?

R : Les viroles en acier au carbone supportent jusqu'à 25 MPa ; Les ferrules en acier inoxydable 304/316L supportent jusqu'à 64 MPa, en fonction de l'épaisseur de la paroi du tube et de la valeur nominale du raccord.

Q3 : Acceptez-vous les commandes en petite quantité ?

R : Oui. Aucun MOQ pour les tailles standard ; des échantillons peuvent être fournis pour les tests. Les tailles personnalisées commencent à partir de 500 pièces par spécification.

Q4 : Quelle est la différence entre les raccords à virole simple et à double virole ?

R : La virole unique (série JS) utilise une virole qui remplit à la fois les fonctions d'étanchéité et de préhension, adaptée aux applications à moyenne pression jusqu'à 25-64MPa. La double virole utilise des viroles avant et arrière séparées pour l'étanchéité et la préhension respectivement, offrant des pressions nominales plus élevées et de meilleures performances anti-vibrations pour les applications intensives.

Q5 : La virole hydraulique JS peut-elle être utilisée avec des tubes d’autres fabricants ?

R : Oui. Fabriquées en stricte conformité avec les normes JIS, nos ferrules JS sont entièrement interchangeables avec les raccords de tubes standard JS courants sur le marché. Nous recommandons d'utiliser des tubes en acier sans soudure étirés à froid de précision qui répondent aux tolérances dimensionnelles JIS pour des performances optimales.
