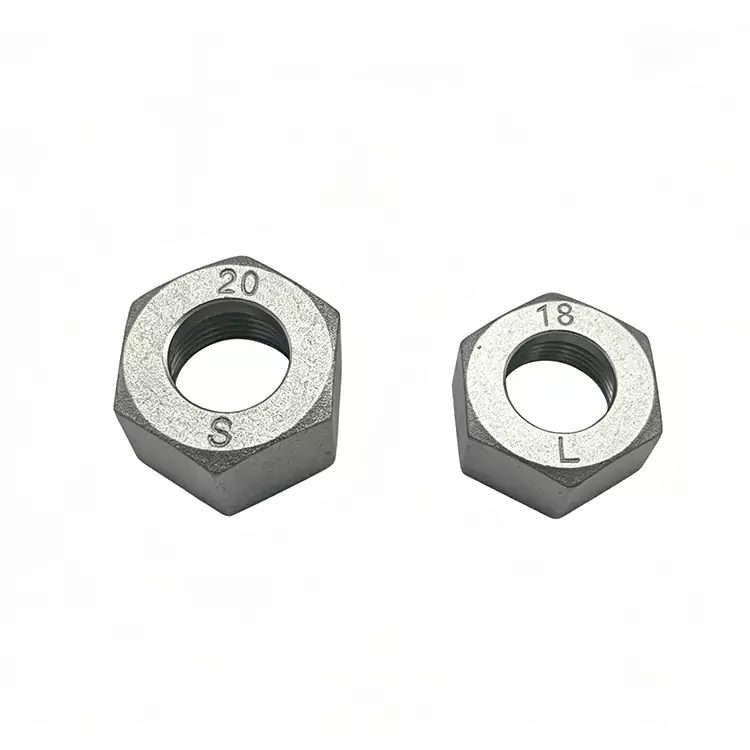

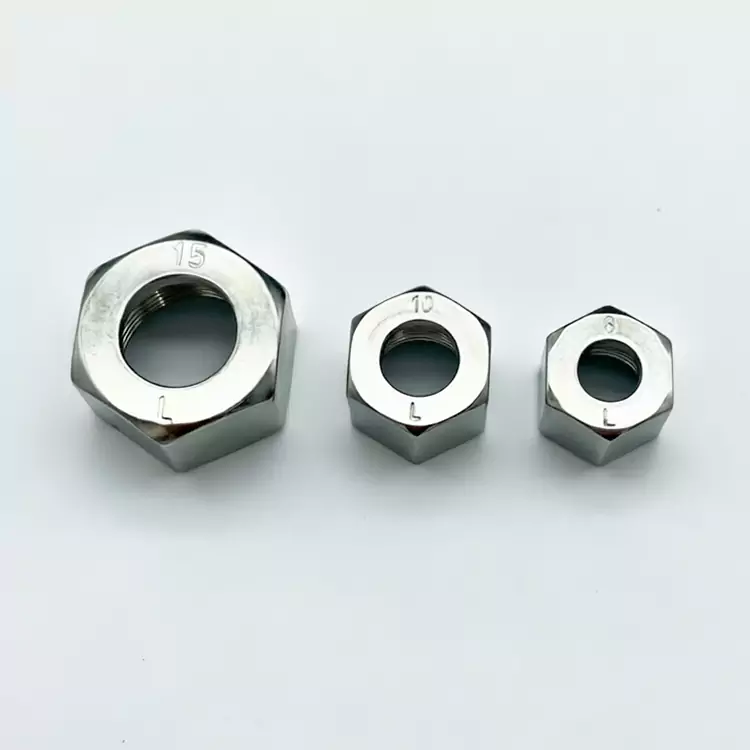

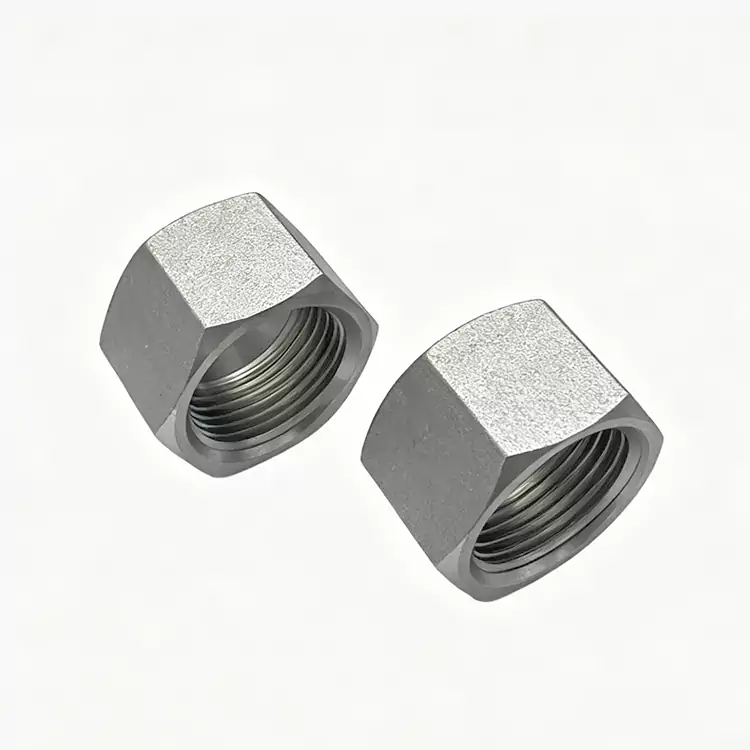

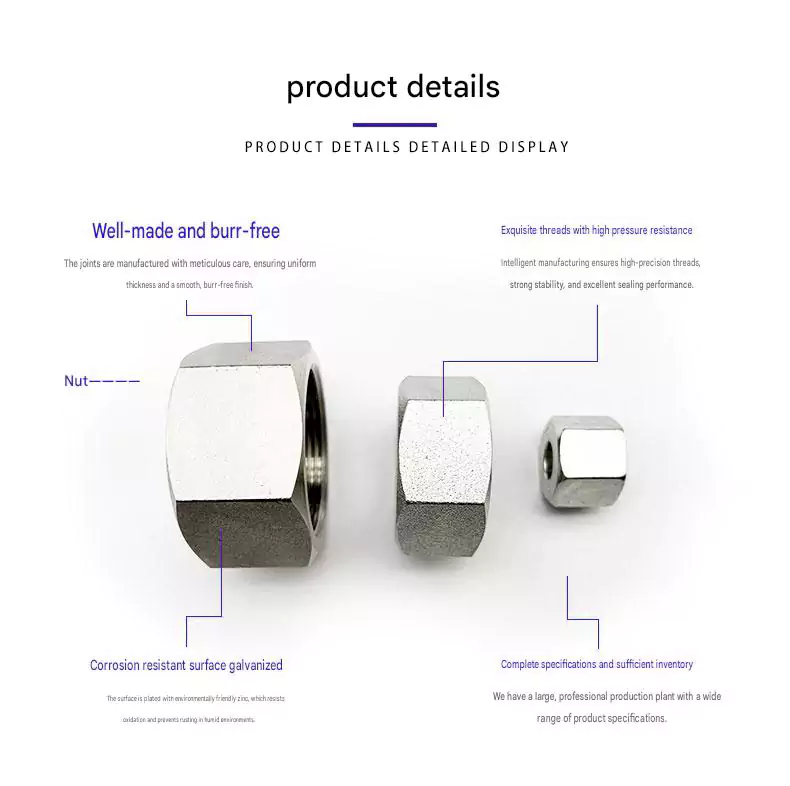

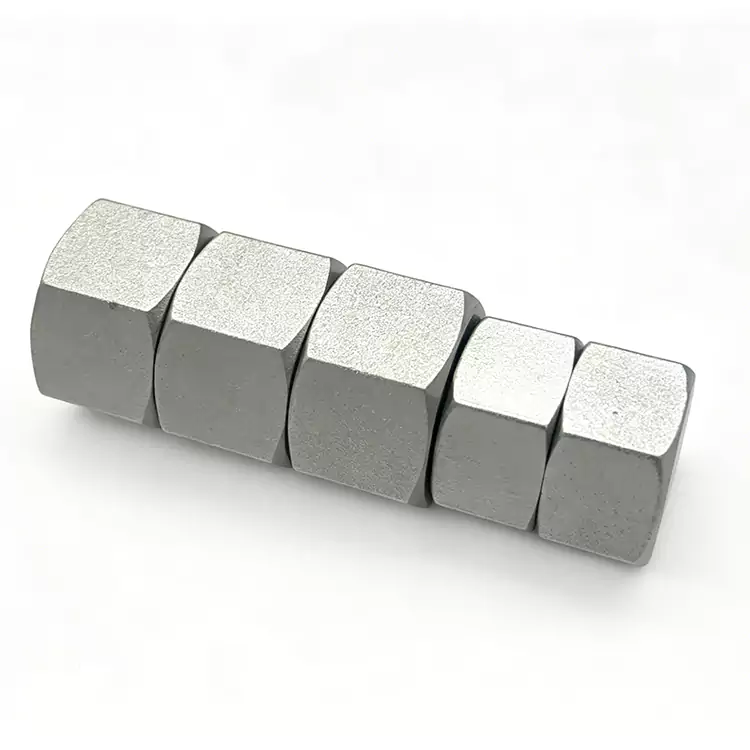

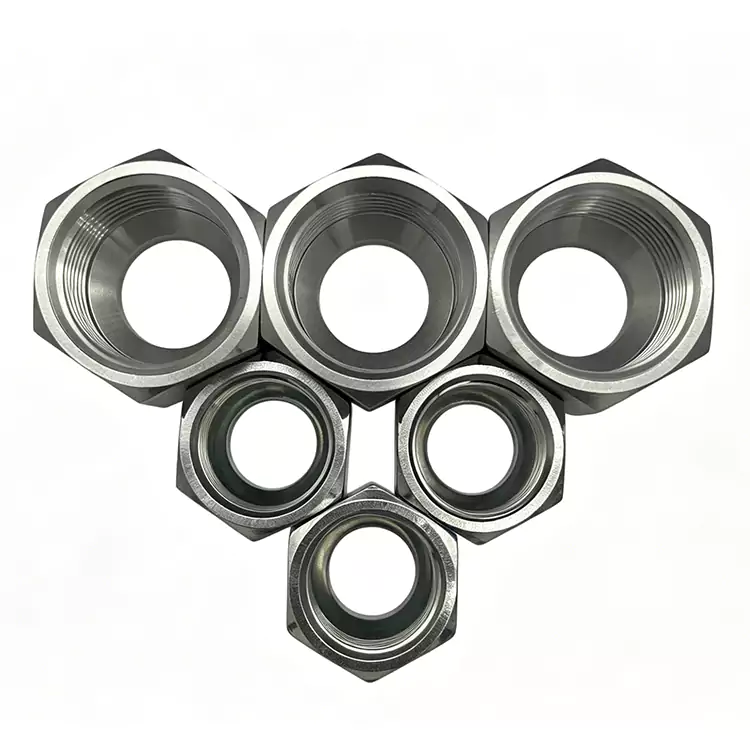

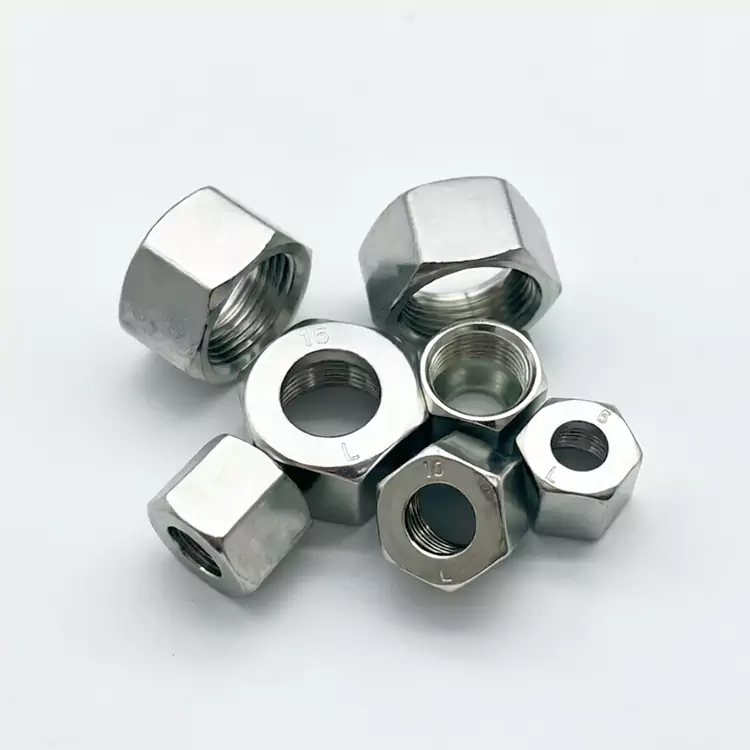

Écrou de virole hydraulique de précision

L'écrou de virole hydraulique de précision est un composant de fixation de haute précision pour les systèmes de canalisations hydrauliques à haute pression. Il est fabriqué grâce à une technologie précise de forgeage à froid, avec une tolérance globale contrôlée à ± 0,02 mm. Le produit est disponible en deux séries de matériaux : acier au carbone et acier inoxydable. Il suit strictement les normes internationales de pipeline telles que DIN et ISO et peut réaliser une connexion rigide sans fuite du pipeline dans des conditions de haute pression de 63 MPa. Il est compatible avec l'équipement de pré-installation de virole de l'usine, a une correspondance de précision d'assemblage élevée, prend en charge le traitement de vente en gros par lots et de personnalisation OEM, et est largement applicable à divers scénarios d'appariement et de remplacement de pipelines hydrauliques industriels tels que les machines de moulage par injection, les machines de construction, les équipements d'énergie éolienne, etc.

Fonction et avantages du produit

L'écrou de virole hydraulique de précision est un composant de fixation indispensable dans le système de connexion de canalisations hydrauliques. Il est utilisé conjointement avec le capuchon et le corps de joint. En appliquant une force de compression axiale lors du serrage de l'écrou, le capuchon subit une déformation élastique et s'adapte étroitement à la paroi extérieure du tuyau en acier. Dans le même temps, la surface conique extérieure du capuchon adhère étroitement à la surface conique intérieure du corps du joint, obtenant ainsi une connexion rigide non soudée, à haute résistance et hautement étanche entre le tuyau en acier et le joint.

Contrairement aux connexions soudées traditionnelles, les écrous à virole ne nécessitent aucun travail à chaud. Le processus d'installation est simple et rapide, et ils peuvent être démontés à plusieurs reprises sans endommager le pipeline. Ils évitent efficacement les problèmes tels que la contamination par les scories de soudure, la déformation des canalisations et la concentration des contraintes provoquées par le soudage, ce qui en fait la solution principale pour remplacer les connexions soudées dans les systèmes hydrauliques haute pression modernes.

Spécifications techniques détaillées

Domaines d'application principaux

Industrie des machines de moulage par injection : connexions de canalisations pour groupes hydrauliques, mécanismes de serrage de moules et mécanismes d'injection
Industrie des machines d'ingénierie : systèmes hydrauliques d'excavatrices, de chargeuses et de grues
Industrie de l'énergie éolienne : systèmes de pas hydrauliques et systèmes de lacet des éoliennes
Industrie de la construction navale : appareils à gouverner hydrauliques marins, guindeaux et systèmes hydrauliques de panneaux d'écoutille
Industrie métallurgique : canalisations hydrauliques d'équipements de laminage d'acier et d'équipements de coulée continue
Industrie des compresseurs d'air : systèmes de séparation pétrole-gaz et systèmes de refroidissement des compresseurs d'air à vis

Instructions de conformité aux normes et d’inspection de la qualité en usine

Cet écrou de virole hydraulique de précision est produit en totale conformité avec les normes internationales unifiées DIN 2999, ISO 8434 et ISO 8437-1. Le pas de filetage, les dimensions des diamètres intérieur et extérieur et les tolérances d'assemblage sont tous standardisés et unifiés. Il peut être entièrement interchangeable et compatible avec les grandes marques mondiales de connecteurs hydrauliques et d'accessoires de pipeline. Aucun perçage secondaire, modification du filetage ou ajustement n'est requis sur le site du client. Il peut être directement connecté et assemblé, améliorant considérablement l'efficacité de l'installation technique et de la maintenance des équipements.

L'usine contrôle strictement le processus de production grâce au système de gestion de la qualité ISO9001. Chaque lot de produits est soumis à des tests de dureté, à une inspection complète des tolérances de filetage et à des tests de simulation d'étanchéité à haute pression pour garantir qu'aucun produit défectueux n'est expédié par lots. Des rapports d'inspection d'usine personnalisés, des certificats de traçabilité des matériaux et des documents de qualification de conformité peuvent être fournis pour répondre aux besoins des clients étrangers en matière de dédouanement, d'inspection d'usine, d'archivage des dossiers de projet et d'acceptation.

Normes d'exploitation sur site et suggestions d'entretien quotidien

Lors du montage, une méthode de pré-serrage segmenté doit être adoptée. Il est interdit de serrer avec force d'un seul coup pour éviter le glissement du filetage, la déformation de l'écrou ou un pré-serrage insuffisant entraînant des vibrations et un desserrage de l'équipement. Dans le même temps, les tuyaux en acier d'épaisseur de paroi standard doivent être adaptés. Les matériaux de tuyaux non standard fins ou épais empêcheront le manchon de s'ajuster étroitement, ce qui entraînera une étanchéité instable et des problèmes de fuite cachés.

Lors des inspections quotidiennes des équipements, l'accent est mis sur la vérification de l'état de serrage des écrous dans les positions présentant des oscillations mécaniques et des vibrations à haute fréquence. Nettoyez régulièrement les taches d'huile, la poussière et les impuretés sur la surface du filetage pour éviter l'accumulation à long terme de milieux corrosifs qui provoquent le blocage du filetage et la rouille. Pour les canalisations d'équipement restées inutilisées pendant une longue période, des mesures de protection contre l'humidité et la rouille au niveau des joints doivent être prises afin d'éviter des difficultés de démontage et de montage à l'avenir.

Politique de garantie et garantie après-vente à cycle complet

Dans les conditions d'une installation correcte, d'une correspondance avec des tuyaux standard et d'un fonctionnement à pression nominale, notre écrou à virole hydraulique de précision bénéficie d'une garantie d'usine d'origine de 12 mois. Les défauts d'étanchéité, les dommages au filetage et les défauts d'assemblage causés par des défauts de matières premières, des tolérances de traitement excessives ou des défauts de performances en usine peuvent tous être remplacés ou complétés gratuitement.

Les dommages aux pièces causés par des conditions de surpression, une inadéquation des tuyaux, un démontage violent par des humains ou une modification non autorisée ne sont pas couverts par la garantie. Avant la vente, une sélection gratuite des conditions de travail et des conseils techniques sur la correspondance des matériaux peuvent être fournis pour éviter les risques d'achat et d'utilisation à la source.

Foire aux questions (FAQ)

Q1 : Les écrous de virole hydrauliques de précision peuvent-ils être réutilisés ?
R : Dans des conditions d'installation et de démontage correctes, les écrous de virole peuvent être réutilisés, mais il est recommandé de remplacer la virole à chaque fois pour garantir les performances d'étanchéité.

Q2 : Comment la pression de service des écrous de virole varie-t-elle en fonction des différentes tailles de tuyaux ?
R : La pression de service est principalement déterminée par l'épaisseur et le matériau de la paroi du tuyau en acier, et non par l'écrou de virole lui-même. Généralement, les tuyaux de plus petit diamètre peuvent résister à des pressions plus élevées.

Q3 : Comment installer correctement un écrou de virole ?
R : - Assurez-vous que l'extrémité du tube est carrée, sans bavure et propre.
   - Faites glisser l'écrou et la virole sur le tube dans le bon ordre.
   - Insérer le tube à fond dans le corps du raccord.
   - Serrer l'écrou par étapes : serrer à la main → pré-serrer → couple final (utiliser une clé dynamométrique).
   - Vérifier l'engagement de la virole (pas de mouvement axial).

Q4 : Quelles sont les raisons du blocage ou du blocage de l'écrou fileté lors de l'installation ?
R : Les principales causes sont les impuretés résiduelles sur les filetages, une force de serrage ponctuelle excessive et une inadéquation des spécifications des composants. Avant l'installation, il est nécessaire de nettoyer les taches de filetage et d'utiliser une méthode de pré-serrage segmenté pour l'assemblage. Les écrous de notre usine ont une précision de filetage élevée et une bonne finition de surface, ce qui peut réduire considérablement la probabilité de blocage de démontage répété et de blocage de filetage.

Q5 : Les écrous à manchon en acier au carbone peuvent-ils être directement utilisés dans des environnements extérieurs humides ?
R : Il n’est pas recommandé pour une utilisation à long terme. Le matériau en acier au carbone a une faible résistance à l'humidité et à la prévention de la rouille. Les environnements extérieurs très humides et pluvieux sont sujets à l’oxydation et à la rouille, ce qui rend le démontage difficile et réduit la stabilité de l’étanchéité. Pour les conditions extérieures et humides, les modèles en acier inoxydable 304 ou 316L sont privilégiés. Ils sont plus stables et durables à utiliser.

Q6 : Les écrous de manchon de notre usine et nos propres machines de pré-assemblage de manchons sont-ils entièrement compatibles ?
R : Ils sont entièrement compatibles. Tous les écrous à manchon sont calibrés et testés en synchronisation avec nos équipements de pré-assemblage. La course de pré-compression et la tolérance d'assemblage sont très cohérentes, permettant d'obtenir des effets de pré-assemblage standardisés et d'assurer une précision uniforme de l'assemblage du pipeline, évitant ainsi les écarts d'étanchéité et les risques de fuite causés par des pièces incompatibles.
