Résumé de l'article :Un raccord de tuyau hydraulique fiable doit résister à la pression, aux vibrations, aux charges impulsionnelles répétées et aux environnements de fonctionnement exigeants. Un bien conçuManchon hydraulique de sertissagecrée une connexion mécanique permanente entre un tuyau hydraulique et sa tige de tuyau correspondante grâce à une compression radiale contrôlée. Cet article explique le fonctionnement des manchons à sertir, quels matériaux et spécifications sont importants, où ils sont utilisés et comment sélectionner la bonne solution pour les systèmes hydrauliques haute pression.
Table des matières
- Qu'est-ce qu'un manchon hydraulique à sertir ?
- Comment fonctionne un manchon hydraulique à sertir ?
- Quelles spécifications sont importantes lors du choix d’un manchon à sertir ?
- Quels matériaux sont disponibles pour les manchons à sertir hydrauliques ?
- Quels sont les principaux avantages ?
- Où sont utilisés les manchons hydrauliques à sertir ?
- Comment installer un manchon hydraulique à sertir ?
- Comment la qualité de fabrication affecte-t-elle les performances ?
- Foire aux questions
- Comment obtenir le bon manchon hydraulique ?
Qu'est-ce qu'un manchon hydraulique à sertir ?

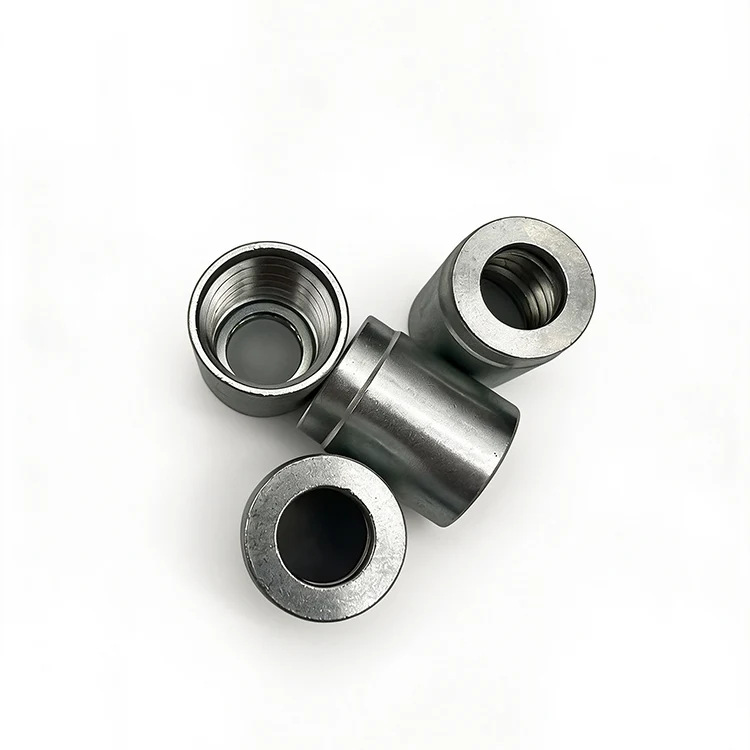

A Manchon hydraulique de sertissageest un composant métallique cylindrique utilisé dans les flexibles hydrauliques.XYOONfabrique des manchons conçus pour fonctionner avec des tiges de tuyaux et des tuyaux hydrauliques assortis. Lors de l'assemblage, une machine de sertissage dédiée comprime radialement le manchon, provoquant une déformation contrôlée autour du tuyau et de la tige. Le résultat est une connexion mécanique permanente conçue pour résister aux fuites, aux vibrations, aux impulsions de pression et à l’arrachement des tuyaux.
Contrairement aux colliers de serrage ordinaires qui reposent principalement sur une force de serrage externe, un manchon correctement serti forme une connexion plus intégrée entre le tuyau, le manchon et le raccord. Cela rend la conception adaptée aux applications hydrauliques où des performances stables sous haute pression sont essentielles.
La solution de XYOON est conçue autour des exigences dimensionnelles SAE et DIN couramment utilisées et est disponible pour plusieurs constructions de flexibles hydrauliques, notamment les types de flexibles 1SN, 2SN, 4SP et 4SH.
Comment fonctionne un manchon hydraulique à sertir ?
Le principe de fonctionnement est basé sur une compression radiale contrôlée. Le manchon est positionné sur l'ensemble tuyau et raccord approprié avant d'être placé dans une machine à sertir appropriée. La machine applique ensuite une force ou un diamètre de sertissage prédéterminé.
- Correspondance des composants :Le manchon, le tuyau et la tige de tuyau sont sélectionnés en fonction de leurs spécifications compatibles.
- Préparation du tuyau :Le tuyau est coupé et préparé selon les exigences de montage.
- Assemblée:Le tuyau est inséré sur la tige de tuyau correspondante et le manchon est correctement positionné.
- Sertissage :La machine à sertir comprime le manchon uniformément autour de l'assemblage.
- Inspection:L'assemblage fini est vérifié pour la précision dimensionnelle, le positionnement correct et les défauts visibles.
Le diamètre de sertissage est particulièrement important. Une compression excessive peut endommager le renfort du tuyau ou la chambre à air, tandis qu'une compression insuffisante peut réduire la force de rétention et augmenter le risque de fuite ou d'arrachement. Pour cette raison, les fabricants et les techniciens en assemblage de tuyaux doivent toujours suivre les paramètres de sertissage spécifiés pour la combinaison de tuyau et de raccord sélectionnée.
Quelles spécifications sont importantes lors du choix d’un manchon à sertir ?
Les flexibles hydrauliques fonctionnent dans des conditions de pression, de température, de corrosion et mécaniques très différentes. Le choix d’un manchon ne doit donc pas se limiter à la simple adaptation de ses dimensions extérieures.
| Paramètre | Spécification XYOON | Pourquoi c'est important |
|---|---|---|
| Matériel | Acier au carbone, acier inoxydable 304, acier inoxydable 316L | Détermine la résistance mécanique et la résistance à la corrosion |
| Tuyau applicable | 1SN, 2SN, 4SP, 4SH | Assure la compatibilité avec différentes constructions de tuyaux |
| Pression de service | Jusqu'à 600 bars / 8 700 PSI | Prend en charge les applications hydrauliques haute pression |
| Tolérance dimensionnelle | Contrôle jusqu'à ±0,05 mm | Aide à obtenir une déformation de sertissage constante |
| Traitement de surface | Zingage, phosphate noir, passivation inoxydable | Améliore la résistance à la corrosion et la durabilité de service |
| Résistance au brouillard salin | Plus de 500 heures pour les versions zinguées | Fournit une protection supplémentaire dans les environnements corrosifs |
| Normes applicables | SAE J516/DIN | Prend en charge la compatibilité dimensionnelle avec les systèmes standards |
Pour les achats d'ingénierie, les acheteurs doivent également vérifier la construction du tuyau, la géométrie du raccord, le diamètre de sertissage, la pression de fonctionnement, la température de fonctionnement, l'équipement d'installation et l'exposition environnementale avant de finaliser une spécification.
Quels matériaux sont disponibles pour les manchons à sertir hydrauliques ?
La sélection des matériaux affecte directement les performances d'un manchon dans différents environnements. XYOON propose plusieurs options de matériaux et de traitements de surface pour répondre aux différentes exigences du système hydraulique.
Acier au carbone
L'acier au carbone offre une combinaison pratique de résistance mécanique et de rentabilité. Des finitions zinguées ou phosphatées noires peuvent être utilisées pour améliorer la protection des surfaces. Cette option convient à de nombreuses applications hydrauliques de construction, industrielles et mobiles où l’environnement d’exploitation n’est pas excessivement corrosif.
Acier inoxydable 304
L'acier inoxydable 304 offre une résistance à la corrosion plus forte que l'acier au carbone conventionnel et convient aux environnements propres et aux applications légèrement corrosives. Sa surface peut être passivée pour améliorer la protection contre la corrosion.
Acier inoxydable 316L
L'acier inoxydable 316L est conçu pour les environnements corrosifs plus exigeants. Sa composition contenant du molybdène offre une résistance améliorée à la corrosion liée aux chlorures, ce qui la rend particulièrement utile pour les applications marines, offshore, chimiques et autres applications difficiles.
Le choix entre ces matériaux doit être basé sur l’environnement d’exploitation réel plutôt que sur la seule préférence matérielle.
Quels sont les principaux avantages ?
Un manchon hydraulique bien conçu contribue à la fiabilité globale de l'ensemble de flexibles plutôt que de fonctionner comme un composant métallique isolé.
- Précision dimensionnelle contrôlée :Un contrôle dimensionnel strict permet de maintenir une déformation de sertissage et une qualité d'assemblage constantes.
- Capacité haute pression :Les configurations compatibles peuvent prendre en charge des pressions de service jusqu'à 600 bars ou 8 700 PSI.
- Résistance aux vibrations :La connexion sertie permanente est conçue pour rester stable sous les vibrations mécaniques et les impulsions de pression.
- Protection contre la corrosion :Le zingage, le phosphate noir, l'acier inoxydable 304 et l'acier inoxydable 316L offrent des options pour différents environnements.
- Construction respectueuse des tuyaux :Un chanfrein interne lisse aide à réduire les dommages inutiles à la couche externe du tuyau lors de l'assemblage.
- Interchangeabilité :La conformité aux exigences SAE J516 et DIN prend en charge la compatibilité avec les systèmes de raccords hydrauliques largement utilisés.
Ces caractéristiques sont particulièrement importantes lorsqu'un ensemble de flexibles hydrauliques est installé dans un équipement soumis à des mouvements fréquents, à des fluctuations de pression ou à des conditions de maintenance difficiles.
Où sont utilisés les manchons hydrauliques à sertir ?
Les flexibles hydrauliques se trouvent dans les machines mobiles, les équipements industriels, les systèmes de transport et les applications d'ingénierie lourdes. Un manchon correctement sélectionné peut prendre en charge une transmission fiable des fluides dans ces environnements.
| Industrie | Applications typiques | Exigence clé |
|---|---|---|
| Machines de construction | Pelles, chargeuses, grues, bulldozers | Résistance à la pression et aux vibrations |
| Exploitation minière | Supports hydrauliques et équipements souterrains | Durabilité dans des environnements exigeants |
| Agriculture | Tracteurs, moissonneuses, systèmes d'irrigation | Connexions hydrauliques mobiles fiables |
| Hydraulique industrielle | Machines de moulage par injection et groupes hydrauliques | Fonctionnement stable à long terme |
| Marine et offshore | Systèmes hydrauliques et machines de pont pour navires | Résistance à la corrosion et fiabilité |
Pour les équipements fonctionnant dans des environnements côtiers, offshore ou chimiquement agressifs, les options en acier inoxydable peuvent fournir une protection supplémentaire contre la corrosion par rapport aux configurations conventionnelles en acier au carbone.
Comment installer un manchon hydraulique à sertir ?
La précision de l'installation est tout aussi importante que la qualité des composants. Même un manchon fabriqué avec précision peut avoir des performances médiocres lorsque le mauvais paramètre de tuyau, de raccord ou de sertissage est utilisé.
- Confirmez le type et la taille du tuyau avant l'assemblage.
- Faites correspondre le manchon avec la tige de tuyau et le raccord correspondants.
- Inspectez le manchon et le tuyau pour détecter toute contamination, bavure ou dommage visible.
- Positionner le manchon et la tige de tuyau conformément aux instructions de montage.
- Utilisez une machine à sertir adaptée et le diamètre de sertissage recommandé.
- Vérifiez le sertissage fini visuellement et dimensionnellement.
- Effectuez des tests de pression ou de fuite appropriés lorsque l’application l’exige.
Pour la production OEM et les assemblages de flexibles en grand volume, le maintien de paramètres de sertissage standardisés est particulièrement important car cela réduit les variations entre les lots et les opérateurs.
Comment la qualité de fabrication affecte-t-elle les performances ?
Les manchons hydrauliques fonctionnent dans le cadre d’assemblages sous pression, la cohérence de la fabrication est donc essentielle. XYOON applique un processus de contrôle qualité couvrant l'inspection des matières premières, l'usinage CNC de précision, l'inspection dimensionnelle, la vérification des chanfreins et l'inspection du traitement de surface.
La tolérance indiquée sur le diamètre intérieur est contrôlée à ±0,05 mm, tandis que l'inspection du traitement de surface par lots permet de maintenir une protection constante contre la corrosion. XYOON indique également que les produits sont traçables grâce à des numéros de lot uniques, soutenant la gestion de la qualité et la traçabilité de la production.
Pour les acheteurs qui s'approvisionnent en composants hydrauliques auprès d'un fabricant ou d'un fournisseur chinois, une documentation utile peut inclure des informations sur les matériaux, des dossiers d'inspection, des données dimensionnelles, des normes applicables et la traçabilité des lots. Ces détails peuvent faciliter l’inspection à l’arrivée et la gestion à long terme des fournisseurs.
Pour plus d'informations sur les composants associés, les acheteurs peuvent également explorerraccords de canalisations hydrauliqueset le plus largemanchon hydrauliquegamme de produits.
Foire aux questions
1. Les manchons hydrauliques à sertir sont-ils compatibles avec différentes marques de tiges de tuyau ?
La compatibilité dépend des spécifications dimensionnelles et des normes applicables en matière de tuyaux et de raccords. XYOON conçoit ses manchons conformément aux exigences SAE J516 et DIN et déclare que les produits compatibles peuvent être interchangeables avec les systèmes de tiges de tuyau traditionnels.
2. XYOON peut-il fournir les paramètres de sertissage ?
Oui. XYOON fournit des paramètres standard de diamètre de sertissage pour différentes tailles et peut offrir des conseils basés sur la marque spécifique du tuyau et la configuration de l'assemblage.
3. Quelle est la pression de service maximale ?
Les configurations XYOON sélectionnées sont conçues pour des pressions de service allant jusqu'à 600 bars, ce qui équivaut à environ 8 700 PSI. La pression réelle admissible doit toujours être confirmée par rapport aux spécifications complètes de l'ensemble de flexibles.
4. Des options en acier inoxydable sont-elles disponibles ?
Oui. XYOON propose des options en acier inoxydable 304 et 316L. Le 316L est particulièrement adapté aux applications nécessitant une résistance accrue aux environnements chlorés et corrosifs.
5. Y a-t-il une quantité minimum de commande ?
Selon les informations sur les produits XYOON, les tailles régulières n'ont pas de MOQ strict et les commandes d'échantillons peuvent être acceptées. Les tailles personnalisées commencent à partir de 500 pièces.
6. Quels types de tuyaux peuvent être utilisés avec ces manchons ?
Les types de tuyaux compatibles répertoriés incluent les tuyaux tressés 1SN, 2SN et les tuyaux spiralés 4SP et 4SH. Les spécifications exactes du manchon doivent correspondre au tuyau et à la tige de tuyau sélectionnés.
Comment obtenir le bon manchon hydraulique ?
La sélection du manchon hydraulique approprié nécessite une attention particulière à la construction du tuyau, aux dimensions du raccord, aux exigences de pression, au matériau, à l'exposition à la corrosion et aux paramètres de sertissage. XYOON prend en charge les exigences de raccords de canalisations hydrauliques standard et personnalisées, avec des conseils techniques pour les paramètres de sertissage, le dépannage et les accessoires d'assemblage de tuyaux associés.
Si vous recherchez des composants de flexibles hydrauliques pour des machines de construction, des équipements miniers, des machines agricoles, des systèmes hydrauliques industriels ou des applications marines, consultez les spécifications du manchon hydraulique à sertir XYOON ou contactez l'équipe d'ingénierie pour obtenir des recommandations correspondantes. Pour les achats en gros, les exigences OEM, les dimensions personnalisées ou les solutions complètes de raccords hydrauliques,Contactez-nousaujourd'hui pour discuter de votre candidature et recevoir un devis adapté et une assistance technique.
