Résumé de l'article :Un raccordement fiable des tubes hydrauliques ne dépend pas uniquement du corps du raccord. Un bien sélectionnéManchon hydraulique en carbonepeut renforcer la connexion du tube, améliorer la répartition de la charge, prendre en charge l'étanchéité métal sur métal et réduire le risque de fuite causée par les vibrations ou les contraintes d'assemblage. Ce guide explique son principe de fonctionnement, ses spécifications, ses avantages, ses applications, ses considérations d'installation et ses facteurs de sélection pour les systèmes hydrauliques industriels.

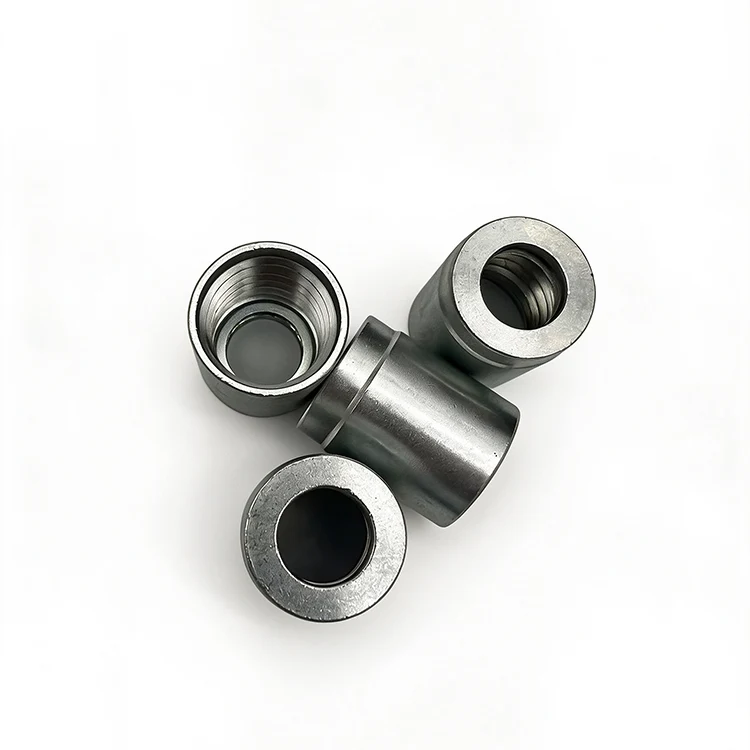

A Manchon hydraulique en carboneest un composant de type morsure usiné avec précision utilisé dans les raccords de tubes à compression. Il fonctionne avec un corps de raccord et un écrou pour créer une connexion sécurisée entre le tube en acier sans soudure et le raccord hydraulique. Lors de l'assemblage, la compression axiale amène le bord tranchant du manchon à mordre dans la paroi du tube, créant ainsi une connexion métal sur métal verrouillée mécaniquement.
Contrairement aux connexions soudées, cette conception ne nécessite pas de travail à chaud lors de l'installation normale. Il est donc utile pour les systèmes hydrauliques où un assemblage fiable, un accès pour la maintenance, une résistance aux vibrations et des performances d'étanchéité constantes sont importants.
Pour les acheteurs industriels, le choix du fabricant est tout aussi important.XYOONproduit des manchons hydrauliques en acier au carbone conçus selon les exigences des normes DIN 2353 et ISO 8434-1, avec des options d'approvisionnement standard et d'approvisionnement industriel.
Le produit est disponible pour les applications des séries DIN 2353 L et S et est conçu pour les connexions de tubes hydrauliques haute pression. Selon la configuration et les conditions du système, la pression de service nominale peut atteindre jusqu'à 630 bars.
Le principe de fonctionnement repose sur une déformation mécanique contrôlée. Lorsque l'écrou de raccord est serré selon la procédure d'assemblage requise, le manchon se déplace axialement contre le cône de raccord. Son tranchant pénètre progressivement dans la surface extérieure du tube en acier sans soudure.
Cela crée plusieurs effets mécaniques importants :
Une préparation correcte du tube est essentielle. La précision de coupe, l'ébavurage, la propreté, les dimensions des tubes, la compatibilité des manchons et la procédure d'assemblage influencent tous la connexion finale. Un manchon de haute qualité ne peut pas compenser un tube mal préparé ou un raccord mal assorti.
Lorsqu'ils comparent des manchons hydrauliques, les ingénieurs doivent regarder au-delà du seul matériau. Les normes, la pression nominale, le traitement de surface, la résistance à la corrosion, la compatibilité dimensionnelle et la capacité de remontage affectent tous les performances à long terme.
| Paramètre | Spécification | Importance technique |
|---|---|---|
| Matériel | Acier au carbone à haute résistance | Fournit une résistance structurelle pour les connexions de tubes hydrauliques |
| Normes applicables | DIN 2353 L/S, ISO 8434-1 | Prend en charge la compatibilité dimensionnelle standardisée |
| Pression nominale | Jusqu'à 630 bars / 63 MPa | Convient aux applications hydrauliques haute pression exigeantes |
| Traitement de surface | Zingage de 8 à 12 μm ou phosphate noir | Fournit une protection de surface et une flexibilité d’application |
| Résistance au brouillard salin | 500+ heures | Améliore la résistance à l’exposition environnementale corrosive |
| Remontage | 2 à 3 fois dans des conditions appropriées | Prend en charge les exigences de maintenance et d’entretien |
| Système qualité | ISO 9001:2015 | Prend en charge la fabrication contrôlée et la gestion de la qualité |
La capacité de pression réelle doit toujours être évaluée en même temps que le matériau du tube, les dimensions du tube, la configuration des raccords, la température, le fluide de travail et la conception complète du système hydraulique. La cote maximale publiée d'un composant ne doit pas automatiquement être traitée comme la cote admissible de l'ensemble d'un système assemblé.
Les équipements hydrauliques fonctionnent fréquemment sous des fluctuations de pression importantes. Une connexion de type à morsure correctement assemblée fournit une interface de tube retenue mécaniquement qui peut être utilisée dans des circuits hydrauliques exigeants. La gamme de manchons en acier au carbone de XYOON est conçue pour les applications avec des pressions de service jusqu'à 630 bars.
La pointe est un domaine fonctionnel critique. L'usinage de précision permet d'obtenir un engagement contrôlé avec la paroi du tube, tandis que des dimensions constantes permettent un assemblage reproductible. Ceci est particulièrement important lorsque plusieurs connexions hydrauliques doivent être installées sur la même machine.
L'acier au carbone offre une résistance mécanique utile, tandis que le traitement de surface améliore la résistance à l'environnement. XYOON propose des versions zinguées avec une épaisseur de revêtement de 8 à 12 μm et une résistance au brouillard salin déclarée de plus de 500 heures. Un traitement au phosphate noir est également disponible pour des applications spécifiques à haute température ou sans lubrification.
La compatibilité avec les dimensions DIN 2353 et ISO 8434-1 peut simplifier l'approvisionnement, la maintenance et le remplacement. Pour les fabricants d’équipements et les équipes de maintenance, les composants standardisés peuvent réduire la complexité associée au remplacement des pièces de connexion individuelles.
Dans des conditions normales et à condition que le tranchant n'ait pas été endommagé, le manchon peut supporter environ deux à trois cycles de remontage. Cela peut être utile lorsque l'équipement hydraulique nécessite une inspection, le remplacement de composants ou l'entretien d'une canalisation.
La conception compacte et les caractéristiques de connexion haute pression rendent les manchons hydrauliques en acier au carbone adaptés à une large gamme d'équipements hydrauliques.
Pour les applications exposées à l'eau de mer, aux environnements riches en chlorures ou à des milieux chimiques agressifs, les ingénieurs doivent évaluer si l'acier au carbone est approprié. Dans de tels environnements, des alternatives en acier inoxydable telles que les nuances 304 ou 316 peuvent offrir une résistance à la corrosion plus adaptée.
La sélection du manchon approprié nécessite plus que la simple correspondance avec le diamètre nominal du tuyau. Les équipes d’approvisionnement et d’ingénierie doivent évaluer l’ensemble du système de connexion avant de passer une commande.
Avant l'assemblage, le tube doit être propre, correctement coupé et exempt de bavures excessives ou de dommages de surface. Le manchon et les composants d'accouplement doivent également être inspectés pour déceler toute contamination ou déformation. Lors de l'assemblage, suivez la procédure d'installation spécifiée par le fabricant et les exigences de couple plutôt que de vous fier uniquement au jugement visuel.
Pour les projets de production de plus grande envergure, l’utilisation d’une préparation contrôlée des tubes et de procédures d’assemblage standardisées peut contribuer à améliorer la cohérence entre plusieurs connexions.
Les composants des connexions hydrauliques peuvent être petits, mais la précision dimensionnelle a un effet direct sur la fiabilité du système. XYOON décrit un processus de qualité de production couvrant l'inspection des matières premières, l'usinage CNC de précision, l'inspection de pointe, les tests de dureté, la vérification du traitement de surface et l'inspection dimensionnelle au niveau des lots.
Le fabricant déclare également que les lots de production sont traçables par des numéros de lot uniques et que son système qualité est certifié ISO 9001:2015, tandis que ses produits sont conçus pour se conformer aux exigences DIN 2353 et ISO 8434-1.
Pour les acheteurs industriels, le service fournisseur peut être aussi important que les spécifications des composants. XYOON propose des tailles standard pour un approvisionnement régulier, une production sur mesure, une assistance technique, une traçabilité des lots, des échantillons sur demande et une garantie de 12 mois contre les défauts de fabrication.
Lors de l'évaluation d'un fournisseur de manchons hydrauliques, les acheteurs doivent donc prendre en compte à la fois les performances du produit et la capacité du fournisseur à fournir des dimensions, une documentation, une assistance technique et un approvisionnement répétés cohérents.
Il est utilisé comme composant de type mordant dans les raccords de tubes à compression. Lors de l'assemblage, il agrippe la paroi extérieure d'un tube en acier sans soudure et contribue à une connexion hydraulique mécaniquement sécurisée et étanche.
Oui. Les manchons hydrauliques en carbone XYOON sont conçus selon les exigences DIN 2353 et ISO 8434-1 et sont destinés aux systèmes de raccords à compression standardisés compatibles.
La pression nominale spécifiée pour le produit XYOON va jusqu'à 630 bar (63 MPa). Cependant, la pression de service admissible d'un ensemble hydraulique complet doit également tenir compte de la conception du tube, du raccord, de la température, du fluide et du système.
Dans des conditions normales, environ deux à trois cycles de remontage sont pris en charge lorsque le tranchant reste intact. Les composants présentant une déformation, une usure excessive ou des dommages doivent être remplacés.
Le produit est disponible avec un zingage de 8 à 12 μm et un traitement au phosphate noir. L'option appropriée dépend de la température de fonctionnement, de l'exposition à la corrosion et de l'environnement d'application.
L'acier au carbone peut nécessiter une attention particulière dans les environnements marins ou de brouillard salin. En cas d'exposition prolongée à l'eau de mer ou à des conditions riches en chlorures, les nuances d'acier inoxydable telles que le 316 doivent être évaluées pour améliorer leur résistance à la corrosion.
Oui. Des tailles standard sont disponibles pour un achat régulier, tandis que des tailles personnalisées peuvent être produites pour des exigences techniques spécifiques. XYOON indique que les tailles personnalisées nécessitent généralement environ 15 à 20 jours ouvrables.
Un manchon en acier au carbone bien conçu peut jouer un rôle important dans la fiabilité des raccords de tubes hydrauliques haute pression. En combinant une action de morsure contrôlée, des dimensions standardisées, une protection de surface et un remontage facile à entretenir, il offre une solution de connexion pratique pour les engins de chantier, les machines-outils, les groupes hydrauliques, les équipements agricoles et autres systèmes industriels.
Pour les acheteurs recherchant des composants de connexion hydrauliques standardisés, XYOON propose des manchons en acier au carbone basés sur les exigences DIN 2353 et ISO 8434-1, avec des pressions nominales allant jusqu'à 630 bars, de multiples options de traitement de surface, une traçabilité des lots et une assistance technique. Si vous recherchez des composants standards ou développez une solution de connexion hydraulique personnalisée,Contactez-nouspour discuter des spécifications de vos tubes, des conditions de fonctionnement, de la quantité requise et des exigences d'application avec l'équipe XYOON.
