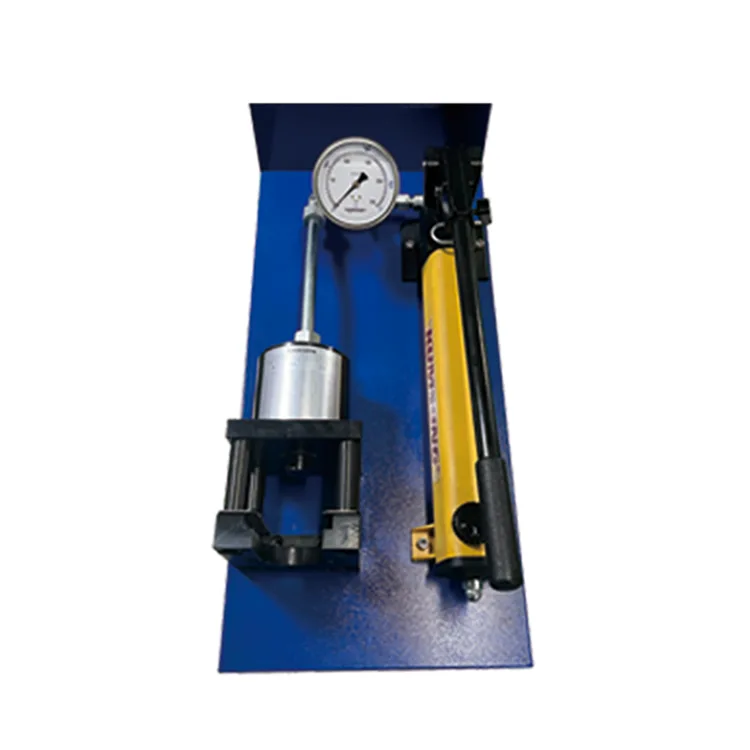

Machine d'évasement manuelle de pré-assemblage de bagues coupantes

La machine d'évasement de pré-assemblage manuel d'anneaux de coupe est un équipement de traitement de pipelines hydrauliques passif sur mesure conçu pour les chantiers de construction extérieurs, les postes de travail de maintenance mobiles et les chantiers de construction éloignés. L'équipement intègre une station de pompage hydraulique manuelle intégrée, éliminant le besoin de sources d'alimentation externes telles que l'électricité et les compresseurs d'air. Il couvre également à la fois la pré-installation des manchons et l'expansion des ouvertures des tuyaux ainsi que les deux procédures de prétraitement du pipeline. Comparé aux machines manuelles ordinaires du marché, aux dispositifs de pré-installation hydrauliques simples et peu coûteux et aux équipements de pré-installation électriques fixes, il compense les lacunes de l'industrie sous quatre aspects : perte de main-d'œuvre, précision du traitement, adaptabilité des conditions de travail et durée de vie. Il s'agit d'un équipement de support nécessaire et essentiel pour l'entretien et l'exploitation des pipelines dans les engins de construction, les navires et les mines extérieures.

Champs d'application : là où le KC-A02 brille

1. Entretien sur le terrain des machines de construction

2. Réparations d'urgence pour les compresseurs d'air et les machines de moulage par injection

3.Révisions de pipelines de moteurs diesel dans des endroits éloignés

4. Assemblage et modification de la station hydraulique sur site

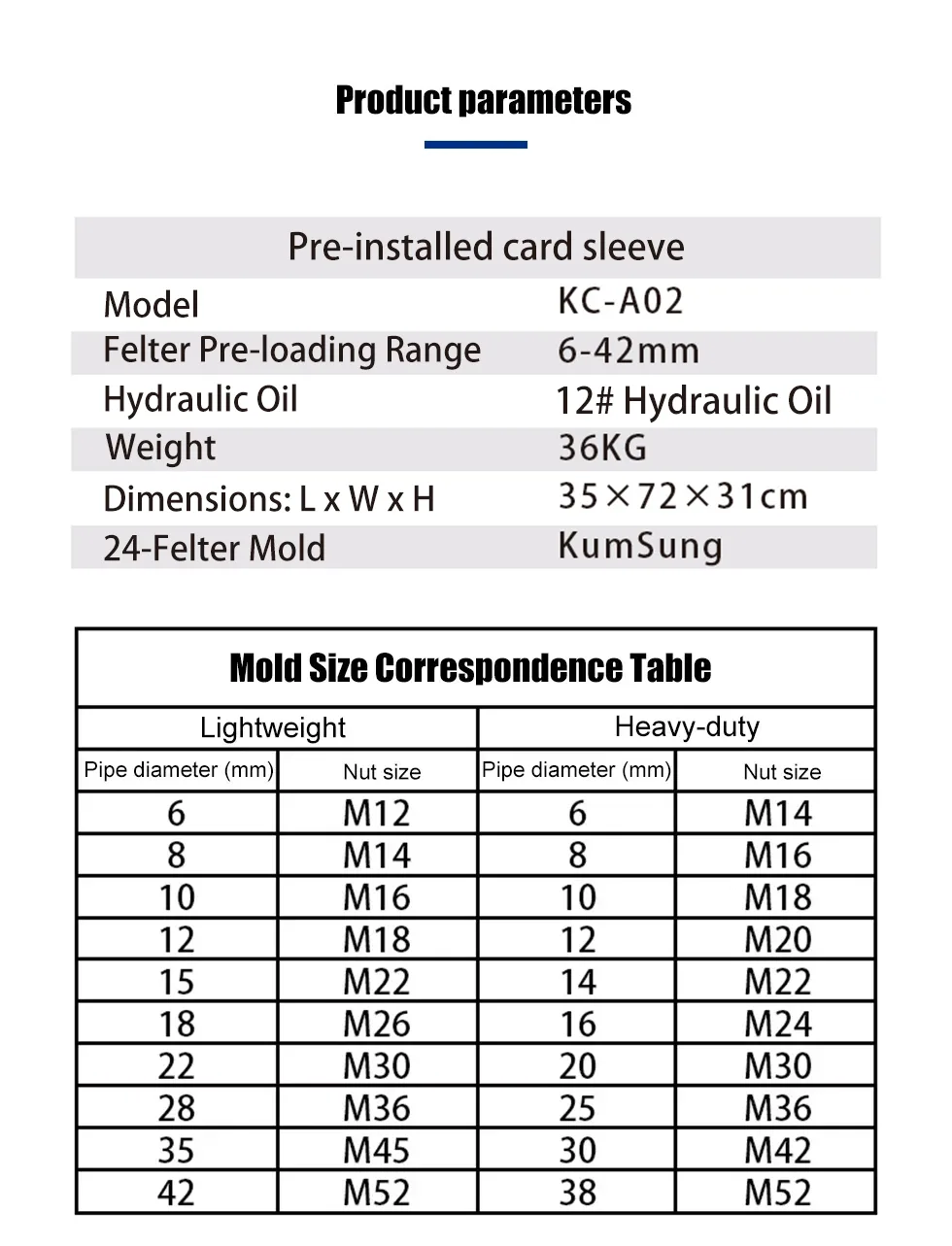

Paramètre du produit

Structure de base et principe de fonctionnement

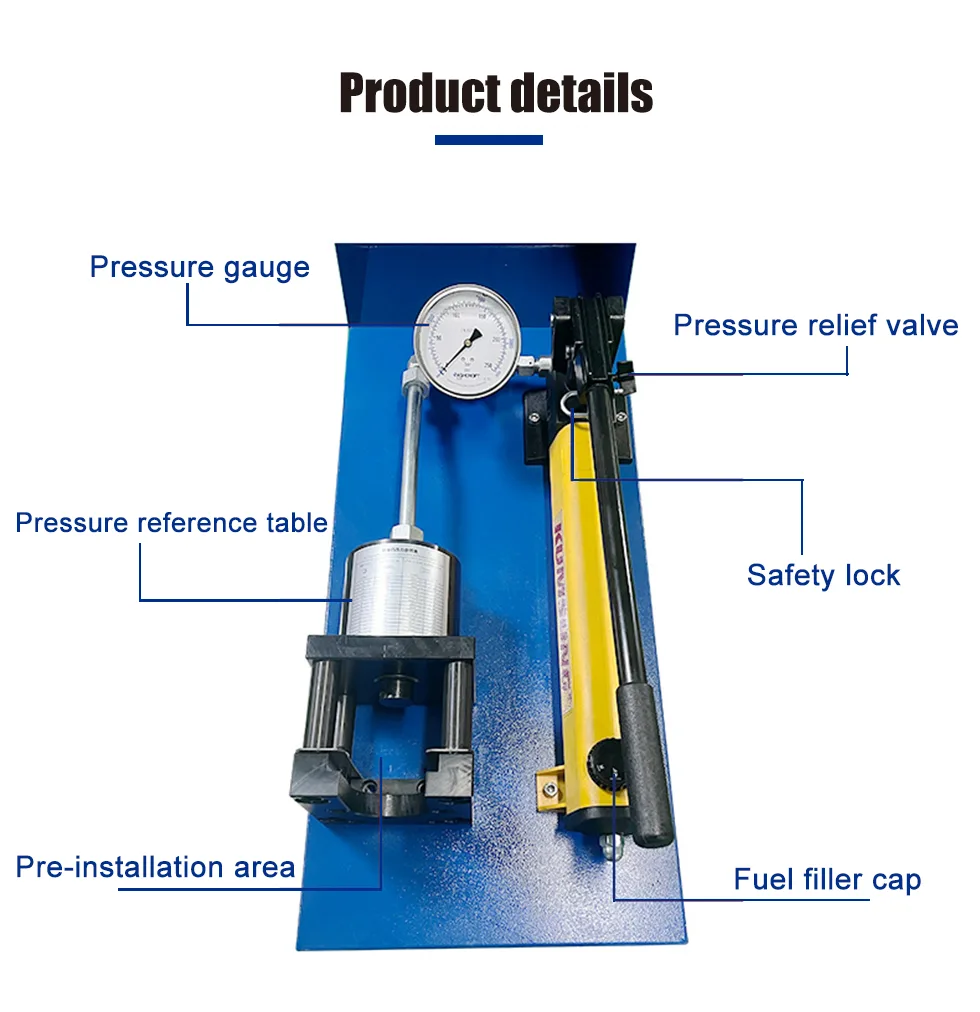

1. Composants de la machine complète

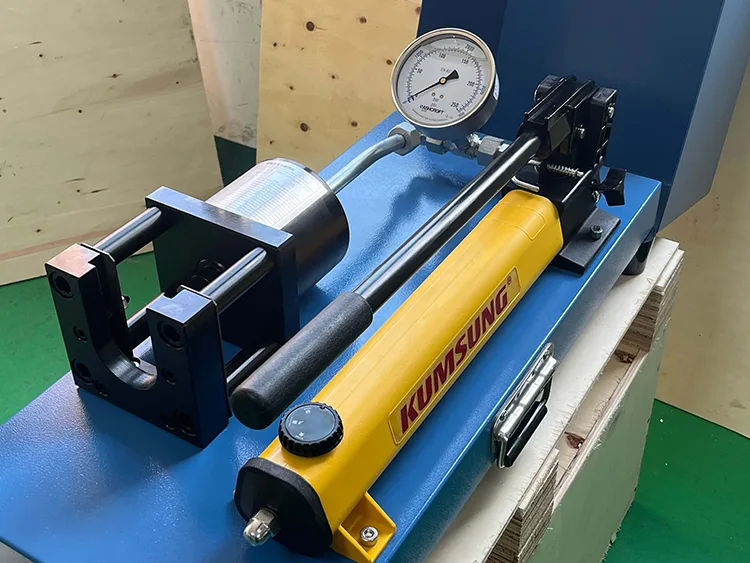

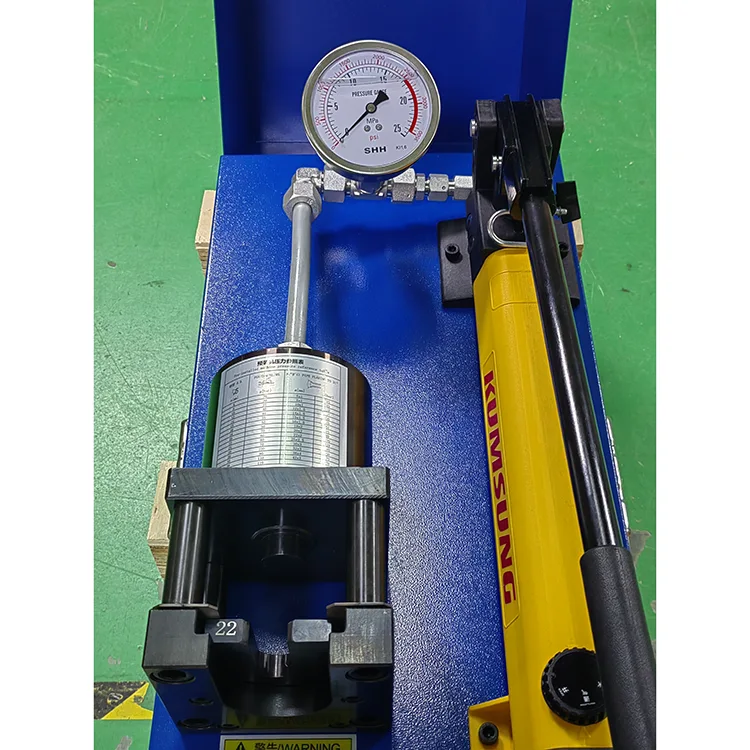

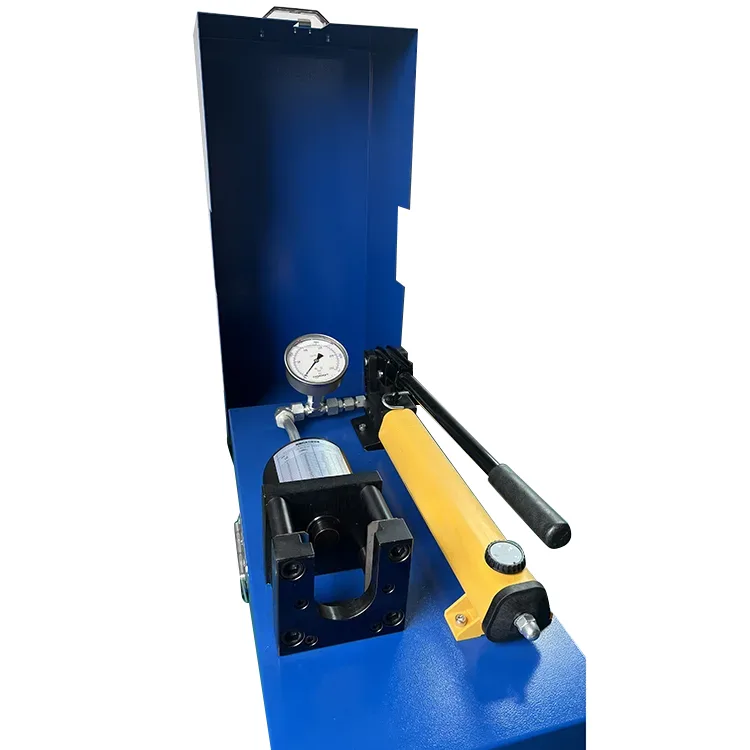

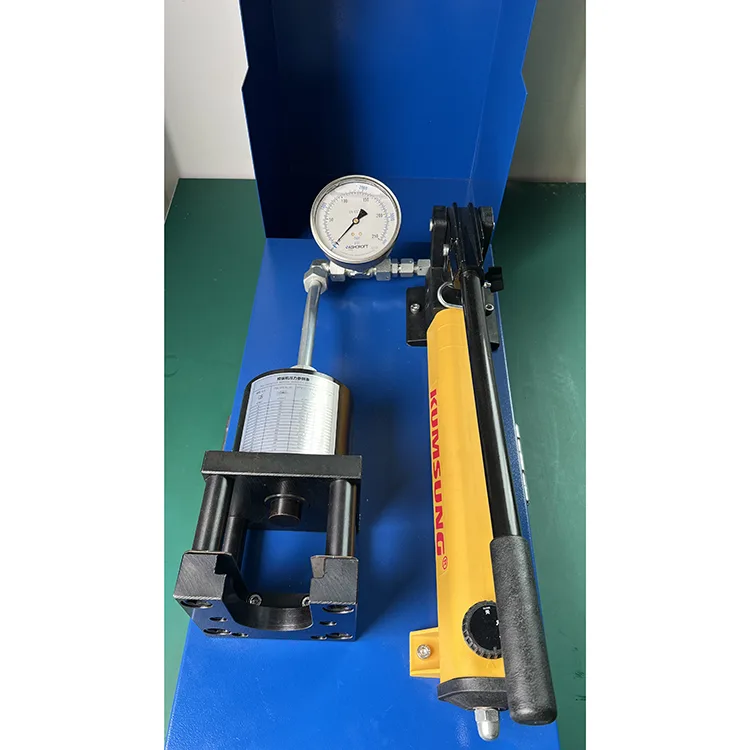

La machine d'évasement manuelle de pré-assemblage de bagues coupantes est composée de deux modules de base : une unité de puissance hydraulique indépendante et une pompe hydraulique manuelle portative. Il adopte une structure d'assemblage divisée sans câblage externe ni tubes d'air redondants. Tous les circuits d'huile hydraulique sont entièrement intégrés dans le corps de la pompe. Avant de quitter l'usine, il subit un test d'étanchéité de résistance à la pression. Une fois déballé, il peut être utilisé directement sans assemblage ni débogage supplémentaire.

2. Logique de travail de base

La pression hydraulique interne est établie en effectuant un mouvement alternatif manuel et en appuyant sur la pompe manuelle. La poussée est transmise à travers le circuit d'huile pour compléter la pré-installation du manchon et la formation de l'expansion de l'ouverture du tuyau. La sortie de pression est en mode mécanique et hydraulique autobloquant. Après l'arrêt manuel de la pression, la pression peut être maintenue pendant une courte période pour empêcher l'ouverture du tuyau de rebondir et de se déformer. Ceci est différent des outils manuels simples de type à réinitialisation par ressort.

Avantages de la conception intégrée à double fonction

1. Intégration des processus, réduisant la quantité d'équipement transporté sur site

La plupart des équipements de pipeline conventionnels sur le marché sont soit préinstallés avec une seule fonction, soit dotés d'une seule fonction d'extension. Lors d'une opération sur site, il faut transporter deux appareils, ce qui occupe de l'espace de transport et augmente le coût de gestion de l'équipement. KC-A02 réalise la pré-installation du manchon et l'expansion de l'ouverture du tuyau dans un seul appareil, qui peut être utilisé pour les deux fonctions en une seule opération. Un seul appareil doit être transporté pour chaque opération de sortie, adapté aux véhicules d'urgence techniques et aux petits espaces de stockage dans les salles des machines des navires.

2. Les paramètres du processus sont les mêmes, ce qui entraîne un degré plus élevé de correspondance du pipeline

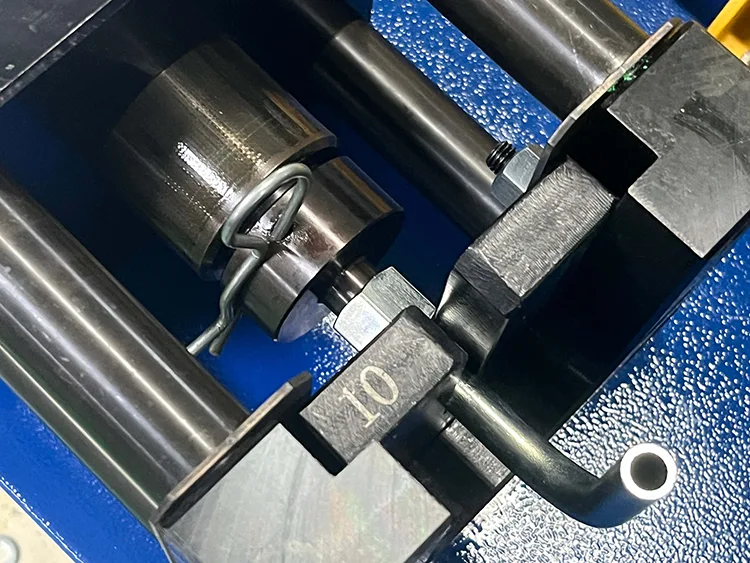

Les moules de pré-installation et d'expansion de l'équipement sont uniformément fraisés conformément à la norme de canalisation hydraulique ISO8434. La quantité de compression avant l'installation et les paramètres d'angle du cône d'expansion du même matériau de tuyau sont mutuellement adaptés, évitant ainsi la tolérance excessive d'ajustement du pipeline causée par le traitement avec différentes machines et empêchant les fuites du pipeline depuis la source.

Adaptabilité des conditions de travail

1. Résoudre les problèmes des machines d'évasement de pré-assemblage de type prise électrique conventionnelles

Les machines de torchage de pré-assemblage à prise électrique conventionnelles doivent s'appuyer sur des prises de courant et des compresseurs d'air externes pour l'alimentation électrique. Ils sont totalement inutilisables dans des scénarios sans alimentation électrique, comme dans les mines isolées, les routes extérieures pour les réparations d'urgence, les navires offshore et les chantiers de construction mobiles temporaires. Le KC-A02 n'a pas besoin d'énergie externe et est entraîné uniquement par une énergie hydraulique manuelle. Il peut fonctionner de manière stable sur tous les terrains et dans des environnements sans électricité.

2. Adaptation aux scénarios d'opération du personnel

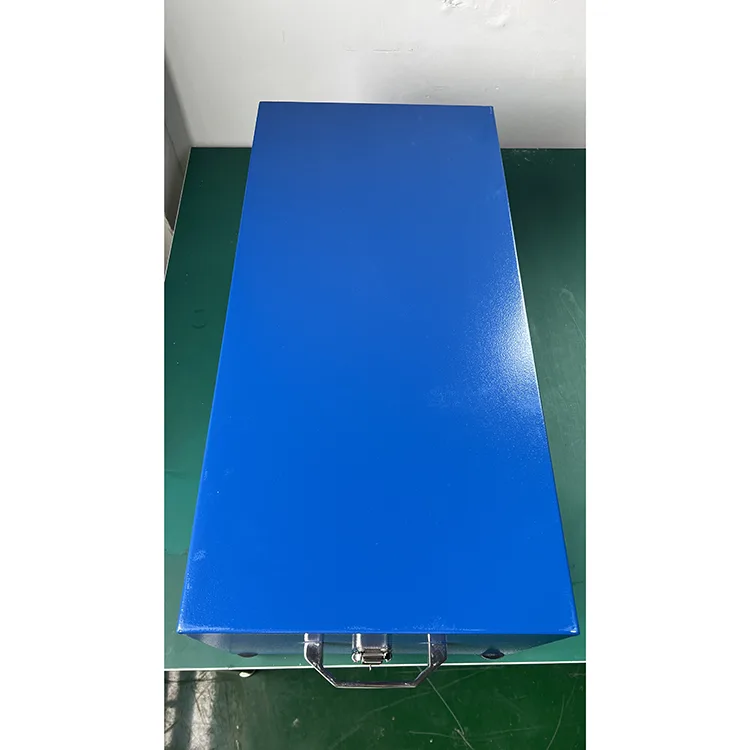

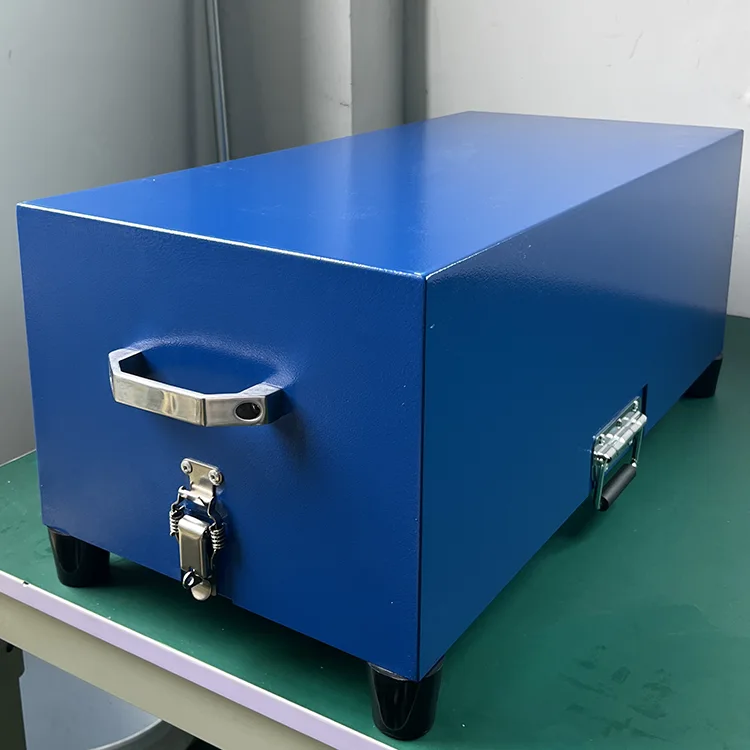

La machine d'évasement manuelle de pré-assemblage d'anneaux de coupe est principalement conçue pour les techniciens de pipelines sur site, les équipes de maintenance d'équipement et les équipes de construction d'ingénierie en sous-traitance. La machine est légère et portable, et peut être directement placée dans une boîte à outils ou transportée dans un véhicule, adaptée à la maintenance de pipelines de type point dispersé et aux scénarios de préfabrication de pipelines à petite échelle sur site.

Comparaison de la consommation des ressources humaines et des performances de précision du traitement

1. Le coût humain est supérieur aux outils de pré-installation manuels purs

La pré-installation manuelle pure du manchon par extrusion de vis traditionnelle repose sur un couple de vis mécanique pur. La préinstallation d'un seul tuyau de grand diamètre nécessite l'effort collaboratif de trois personnes, ce qui entraîne une longue durée de fonctionnement et une fatigue extrêmement élevée des travailleurs. Ce modèle adopte une structure d'amplification hydraulique, réduisant de 65 % l'apport de ressources humaines pour la même pré-installation de tuyaux. Une seule personne peut réaliser de manière indépendante le traitement de toutes les spécifications des tuyaux.

2. La précision du traitement est comparée à celle des équipements électriques pour éviter les défauts de pré-installation

La préinstallation manuelle directe présente des problèmes de contrôle inégal du couple. En particulier pour les tuyaux de grand diamètre au-dessus de DN25, il existe un risque élevé de desserrage par morsure des manchons et de rayures par compression de la paroi du tuyau, ce qui peut entraîner des fuites et un détachement du pipeline dans des conditions de haute pression à l'avenir. La structure de pression de maintien hydraulique KC-A02 peut maintenir une course d'extrusion constante, et le taux de pré-installation qualifié pour les produits finis est le même que celui de la machine de pré-installation de manchons électriques de type fixe, résolvant complètement le problème du desserrage lors de la pré-installation de grand diamètre.

Force de base du produit concurrentiel différentiel

1. Différences dans le matériau du corps de la pompe et sa durabilité

La plupart des produits concurrents similaires à bas prix utilisent généralement des corps de pompe à paroi mince en fonte d'aluminium et des joints en caoutchouc nitrile bas de gamme. Après 3 à 6 mois d'utilisation, des problèmes tels que des fuites d'huile hydraulique, une décompression et des fissures dans le corps de la pompe sont susceptibles de survenir. XYOON KC-A02 utilise un corps de pompe forgée intégrale en acier 45# et est équipé d'un joint d'étanchéité entièrement fermé en NBR (caoutchouc nitrile butadiène). Il subit un test de rétention de pression continu de 1,5 fois la pression nominale à 2000 fois à la sortie de l'usine, sans fuite d'huile ni décompression, et sa durée de vie est plus de deux fois supérieure à celle des produits concurrents ordinaires.

2. Différences dans les spécifications de traitement des matériaux des tuyaux

La plupart des outils de pré-assemblage hydrauliques manuels de l'industrie ne prennent en charge que les manchons évasés de série légère (6-22 mm) et ne peuvent pas être compatibles avec les canalisations hydrauliques robustes. La machine d'évasement de pré-assemblage de bagues de coupe manuelles est uniformément compatible avec les manchons d'évasement standard légers et robustes, et peut traiter des diamètres de tuyaux allant de 6 mm à 42 mm, répondant aux exigences d'utilisation mixte de pipelines de diverses industries telles que les machines de construction, les mines et le génie chimique.

Livraison complète et support après-vente d'usine d'origine

L'équipement est équipé en standard d'usine d'un ensemble complet de spécifications correspondantes de moules, d'outils de réapprovisionnement en huile hydraulique et de manuels d'utilisation en chinois et en anglais sur papier ; en s'appuyant sur la capacité de production de l'usine de XYOON, le réglage fin non standard des moules est pris en charge. Offrez une garantie de 2 ans sur l'ensemble de la machine, un remplacement gratuit d'un an des pièces d'étanchéité, et les clients du monde entier peuvent directement demander des pièces de rechange d'origine en usine.

FAQ

Q1 : Le KC-A02 peut-il traiter des tuyaux hydrauliques en acier inoxydable ?

R : Oui, les moules standard sont compatibles avec l'acier au carbone et l'acier inoxydable 304, les deux types courants de tuyaux hydrauliques sans soudure. Il n'est pas recommandé de traiter des tuyaux en acier inoxydable spéciaux épaissis avec une épaisseur de paroi supérieure à 2,5 mm, car cela risque de provoquer une usure du moule.

Q2 : Est-il nécessaire d’ajouter de l’huile hydraulique avant utilisation ?

R : La machine d'évasement de pré-assemblage de bagues de coupe manuelle est pré-remplie d'huile hydraulique anti-usure à basse température lorsqu'elle quitte l'usine. Il n’est pas nécessaire de procéder à un huilage initial lors de la réception du produit ; seule l'huile hydraulique anti-usure 46 doit être remplie lors de l'entretien annuel ou en cas de fuite de pression.

Q3 : Comment faire la distinction entre la machine pré-assemblée de raccord de prise électrique portable et la machine intégrée à pré-expansion manuelle KC-A02 ?

R : Pour les ateliers fixes et les scénarios d’alimentation électrique stable à long terme, le modèle électrique portable est sélectionné ; pour des scénarios tels que des zones isolées sans électricité, des pipelines à haute altitude, la maintenance des navires en mer et des réparations d'urgence sporadiques, choisissez directement la machine intégrée à pré-expansion manuelle KC-A02.

Q4 : Est-il conforme aux normes internationales de traitement des pipelines ?

R : Les paramètres de traitement de l’ensemble de la machine sont conformes aux normes internationales de tubes à emboîtement ISO 8434 et DIN 2353. La carrosserie de l'équipement a passé la certification CE et peut être directement exportée vers les marchés d'Europe et du Moyen-Orient.

Q5 : Y aura-t-il un risque d’explosion de la pompe lors d’un entretien prolongé ?

R : Le corps de la pompe est équipé d’une soupape de trop-plein et de surpression. Lorsque la pression de service nominale est atteinte, la pression est automatiquement relâchée. Il n'y a aucun risque d'explosion de la pompe à surpression et elle est conforme aux réglementations européennes sur la sécurité des équipements mécaniques.
