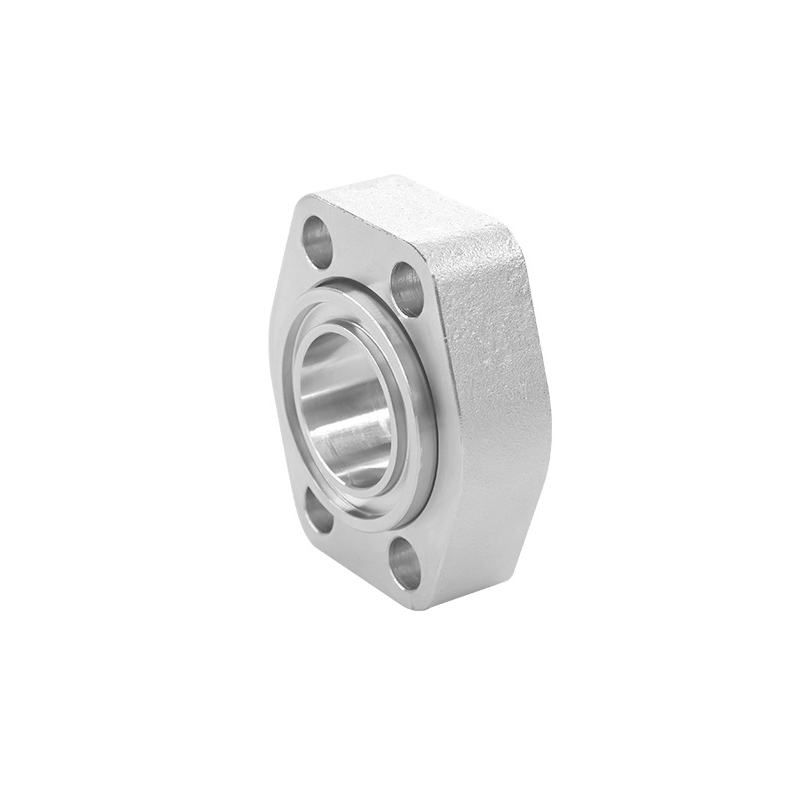

XYOON F37 Flange est un système de connexion à bride non soudée qui comprend principalement les deux technologies de connexion suivantes :
Dans ce type de connexion, les tubes en acier ébavurés sont formés à froid en un évasement à 37° grâce à la technologie d'évasement XYOON. Un joint torique est installé entre chaque tube en acier et l'insert de bride pour assurer une étanchéité élastique ; une bague d'étanchéité F37 dédiée (un joint composite ou un joint torique peut également être utilisé) est installée entre les deux inserts de bride. Une fois la bride serrée, une structure d'étanchéité élastique résistante aux hautes pressions est formée au niveau du joint du tube. Ce type de connexion peut être utilisé pour les joints bout à bout tube à tube ou les connexions tube à port.
Principe de fonctionnement :
- La technologie de formage orbital des tubes en acier est utilisée pour usiner une forme de cloche évasée à 37° à l'extrémité du tube.
- La bride réalise la connexion et l'étanchéité en comprimant la surface du cône évasé.
Caractéristiques techniques :
Diamètre extérieur du tube en acier applicable : 16 ~ 165 mm (bride 1/2" ~ 6")
Épaisseur maximale de paroi du tube en acier : 9 mm
Pression de service maximale : 420 bars
Totalement sans soudure, formé à froid, évitant les défauts de soudure et les déformations thermiques
Dans ce type de connexion, un anneau de retenue (un anneau segmenté en acier inoxydable recouvert d'un ressort) est utilisé comme élément de verrouillage. La bague de retenue est insérée dans une rainure usinée sur le tube en acier ou l'adaptateur. Lorsque la bride est serrée, la face de la bride comprime la bague de retenue, formant ainsi une connexion de verrouillage sécurisée. Ce type de connexion peut être appliqué à divers scénarios XYOON F37, notamment les connexions de cloison, les adaptateurs filetés mâles, les adaptateurs filetés femelles, les adaptateurs soudés et les connexions coudées.
La fixation par bride est réalisée via un anneau de retenue comprimé par bride.
L'étanchéité sans fuite est réalisée grâce à un support d'étanchéité haute performance.
Aucun évasement de tube n’est requis.
Situations où les tubes en acier pré-évasés ne peuvent pas être assemblés
Conditions de travail avec des capacités de fabrication limitées
La version haute pression couvre des tailles de tubes de 1 ¼" à 10"
Une version basse pression (50-70 bar) est également disponible
