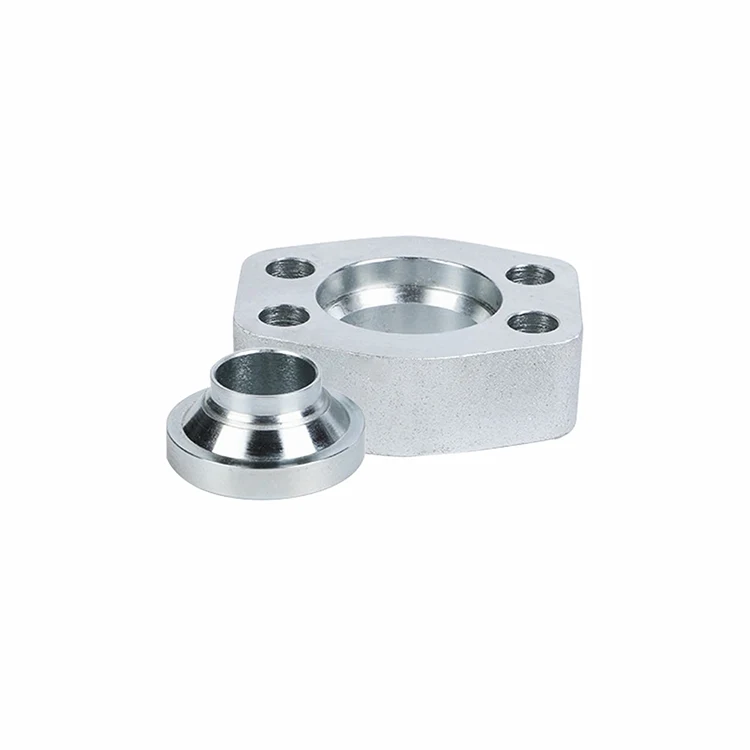

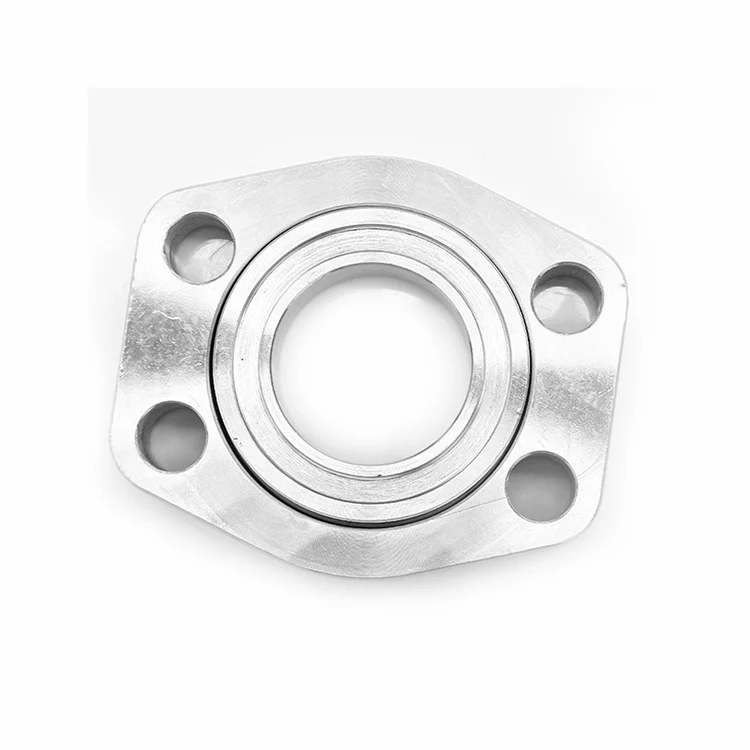

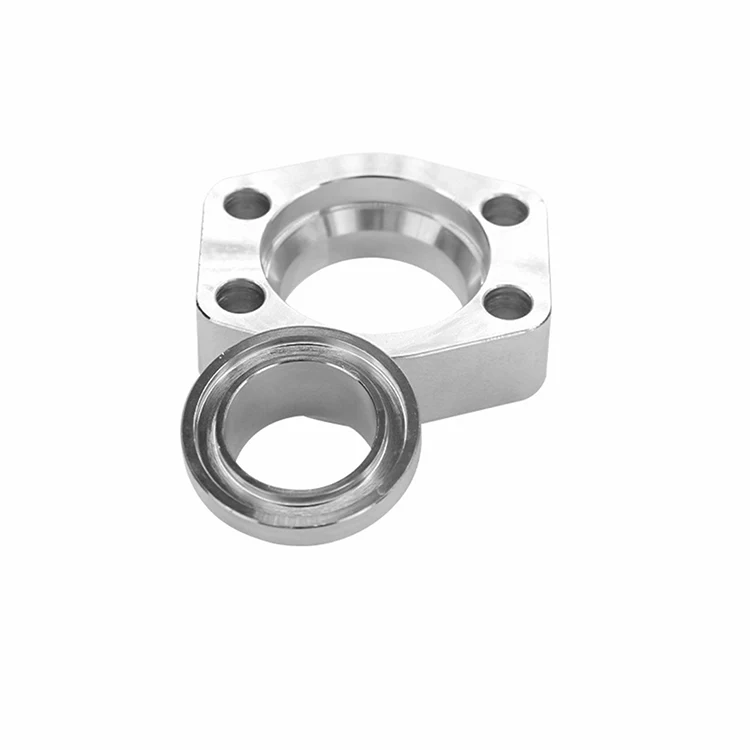

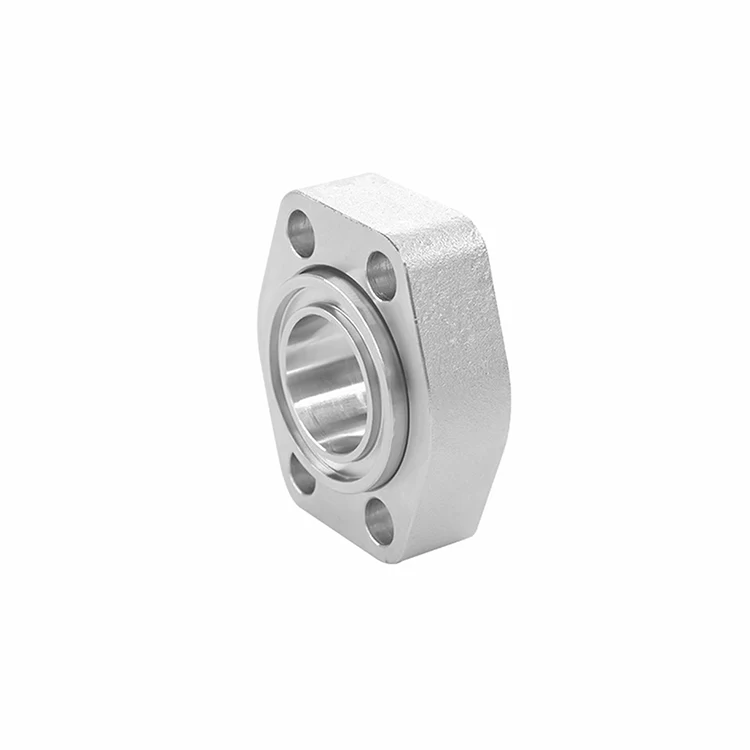

La bride légère à 37 degrés est un composant de connexion de tuyau hydraulique non soudé doté d'une surface d'étanchéité évasée conique à 37 degrés. Il fournit un joint sécurisé et étanche entre les tubes ou tuyaux en acier dans les systèmes hydrauliques à haute pression sans avoir besoin de soudage par pointage, de soudage complet ou de décapage. Conçue selon la norme SAE J518 Code 61 (3 000 PSI), cette bride de série légère utilise le contact métal sur métal de l'évasement à 37° combiné à un joint torique secondaire pour offrir des performances fiables sous des charges de pression dynamiques. Il s'agit d'une alternative économique et conviviale aux systèmes traditionnels à brides soudées.
Connecte les tubes et tuyaux hydrauliques aux pompes, vannes, cylindres et collecteurs
Crée un joint résistant à la pression et aux vibrations
Permet un montage et un démontage rapides pour la maintenance
Élimine le soudage sur site et le nettoyage après soudage
Installation sans soudure — Pas de pointage, pas de soudure complète, pas de décapage à l'acide. Réduit les coûts de main-d'œuvre sur site et le temps d'installation jusqu'à 60 %.
Système d'étanchéité double : siège évasé en métal à 37° + joint torique NBR/FKM offrant une double protection contre les fuites sous les chocs de pression et les vibrations.
Conception compacte et légère — Profil plus bas et poids du matériau réduit par rapport aux brides Code 62 de la série lourde, idéales pour les équipements mobiles.
Interchangeabilité universelle — Entièrement conforme à la norme SAE J518/ISO 6162-1, compatible avec tous les composants hydrauliques des grandes marques.
Large couverture — Disponible de 1/2" à 5" de diamètre extérieur de tube, couvrant la plupart des diamètres de conduites hydrauliques courantes.
Options de résistance à la corrosion — Acier au carbone zingué pour une utilisation standard, acier inoxydable 304/316L pour les environnements marins et corrosifs.
La bride légère à 37 degrés est largement utilisée dans les industries où les circuits hydrauliques moyenne à haute pression nécessitent des connexions fiables et faciles à assembler.
Domaines d'application typiques :
Machines de construction — Excavatrices, chargeuses, bulldozers, grues
Matériel agricole — Tracteurs, moissonneuses, pulvérisateurs
Marine et offshore — Systèmes de direction pour navires, machines de pont, groupes hydrauliques
Systèmes hydrauliques industriels — Machines-outils, presses, machines de moulage par injection
Équipements pour mines et tunnels — Supports de toit, appareils de forage, convoyeurs
Systèmes hydrauliques mobiles — Chariots élévateurs, plates-formes élévatrices, chariots de manutention
R : Les brides légères Code 61 sont évaluées pour 3 000 PSI et sont utilisées dans les applications hydrauliques standard. Les brides robustes Code 62 sont évaluées pour 6 000 PSI et utilisées dans les systèmes haute pression et robustes. Choisissez en fonction des exigences de pression de votre système.
R : Non. La bride pour travaux légers à 37 degrés est conçue pour une installation sans soudure. Aucun pointage, soudage complet ou décapage à l'acide n'est requis, ce qui permet d'économiser jusqu'à 60 % du temps d'installation par rapport aux brides soudées traditionnelles.
R : Double système d'étanchéité : le siège évasé en métal à 37 ° fournit une étanchéité primaire métal sur métal, tandis que le joint torique NBR/FKM fournit une étanchéité secondaire contre les chocs de pression et les vibrations.
R : Le joint torique standard est en NBR pour les applications générales d’huile hydraulique. FKM (Viton) est disponible pour les exigences de haute température ou de résistance aux produits chimiques. Veuillez préciser votre type de fluide et votre plage de température lors de la commande.
R : Oui. Fabriquées strictement selon les normes SAE J518 et ISO 6162-1, nos brides sont 100 % interchangeables avec toutes les grandes marques mondiales de brides Code 61.
