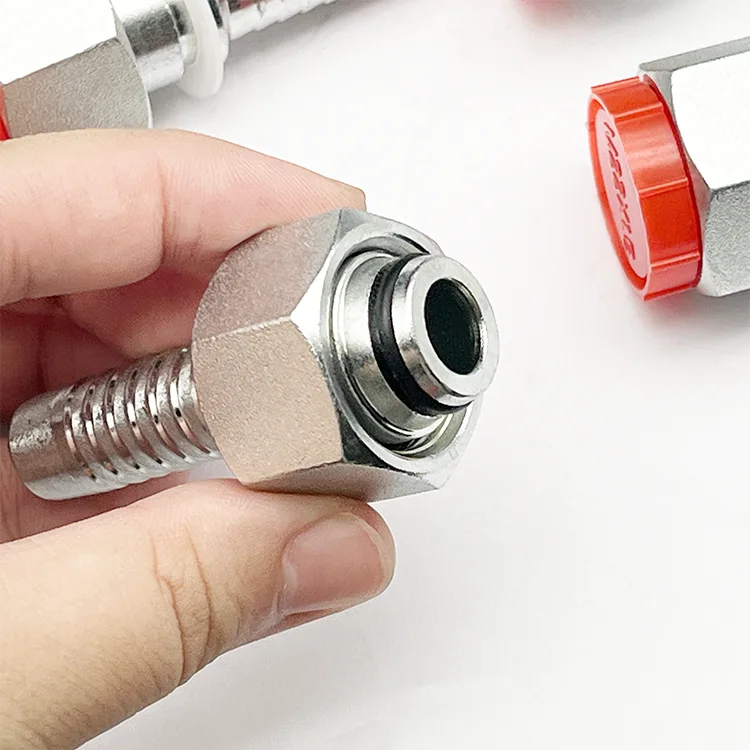

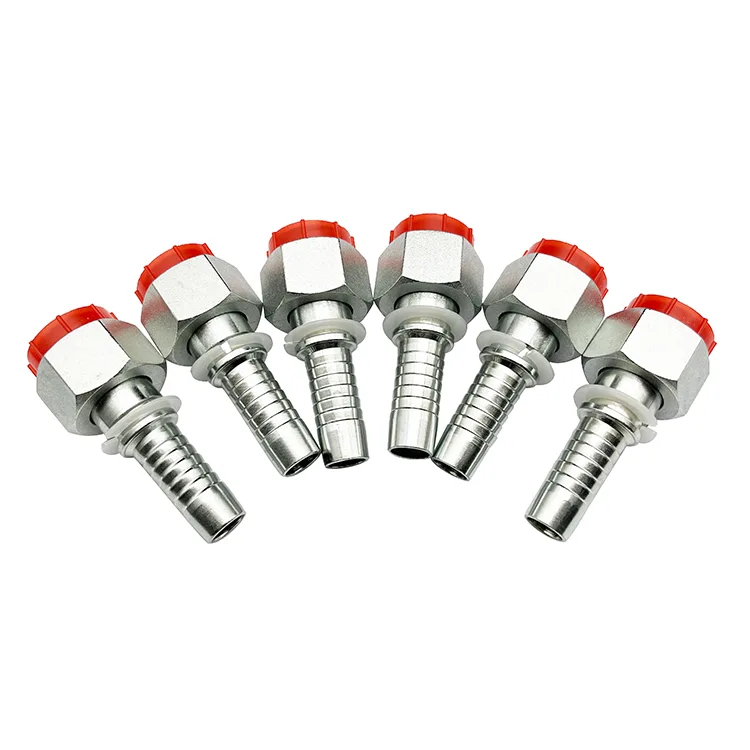

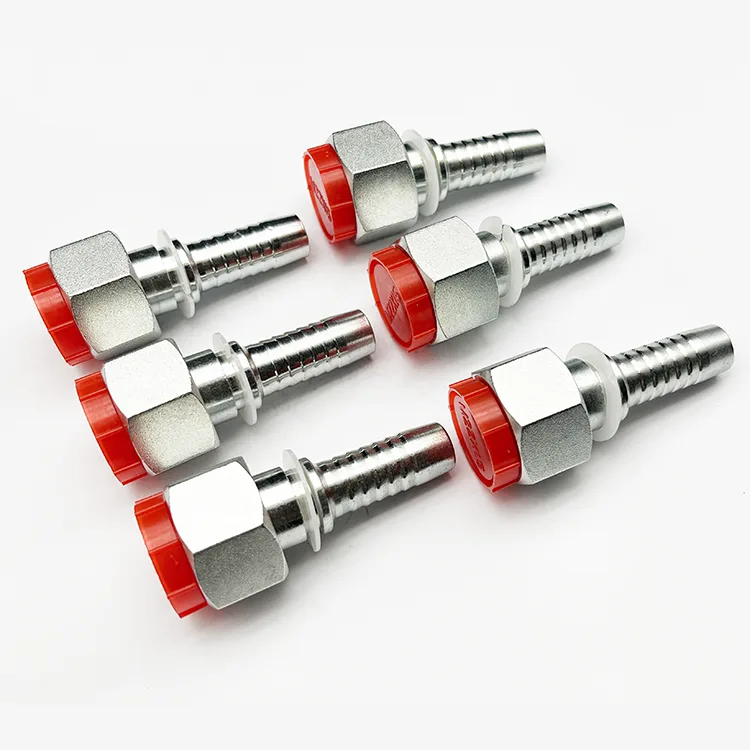

Les raccords hydrauliques à sertir sont des composants de connexion permanents pour tuyaux hydrauliques flexibles, constitués d'une tige usinée avec précision et d'un manchon à sertir. Lorsqu'elles sont comprimées radialement par une machine à sertir, les barbes internes mordent profondément dans la couche de renfort du tuyau pour former un verrouillage mécanique à haute résistance et un joint sur toute la circonférence. Ils constituent le choix standard pour les systèmes haute pression et hautes vibrations, offrant une bien meilleure fiabilité que les raccords réutilisables.
● Résistance à l'arrachement ultra-élevée : les barbes multi-rangées optimisées pénètrent uniformément ; la résistance à l'arrachement dépasse la capacité nominale d'éclatement du tuyau, éliminant ainsi les risques d'explosion catastrophiques.
● Manchon épais sans couture : Le manchon monobloc à paroi épaisse assure une déformation de sertissage uniforme avec un retour élastique nul, maintenant une force de serrage stable sous pulsation de pression.
● Longue durée de vie en fatigue d'impulsion : dépasse plus de 1 000 000 de cycles d'impulsion de pression, adapté aux opérations intensives à long terme.
● Etanchéité de précision : les cônes et faces d'étanchéité rectifiés garantissent l'absence de fuite au niveau des connexions correspondantes.
● Données de sertissage prêtes à l'emploi : tableaux de diamètres de sertissage correspondants pour toutes les grandes marques de tuyaux, garantissant un assemblage correct dès le premier assemblage.
Machines de construction, équipements miniers, machines de moulage par injection, machines agricoles, hydraulique marine, groupes hydrauliques.
Top 3 des excavatrices OEM nationales : plus de 400 000 pièces fournies chaque année. Le taux de défaillance sur le terrain s'élève à 0,018 %, soit 85 % de moins que la moyenne du secteur.
Modernisation de la flotte minière australienne : remplacement des raccords à sertir économiques. La durée de vie moyenne des flexibles est passée de 7 à 19 mois, réduisant ainsi les coûts de maintenance de 60 %.
Q : Les raccords hydrauliques à sertir peuvent-ils être utilisés avec n’importe quel tuyau hydraulique ?
R : Ils s’adaptent aux tuyaux de dimension standard. Confirmez toujours les spécifications de sertissage de votre modèle de tuyau spécifique. Nous pouvons vous aider à vérifier la compatibilité.
Q : Les raccords à sertir peuvent-ils être réutilisés ?
R : Non. Le manchon est déformé de façon permanente après le sertissage et ne peut pas être réutilisé en toute sécurité sur un nouveau tuyau.
Q : Quelle est la pression de service maximale ?
R : Cela dépend de la taille et du type de tuyau. Les petits flexibles à 2 fils atteignent généralement 350 à 400 bars. Suivez toujours le composant le moins bien noté du système.
Q : Quelle est la différence entre les raccords à sertir et les raccords réutilisables ?
R : Les raccords à sertir sont déformés de manière permanente sur le tuyau à l'aide d'une machine à sertir, offrant une résistance à l'arrachement, une résistance aux impulsions et une fiabilité d'étanchéité supérieures. Les raccords réutilisables peuvent être assemblés avec des outils manuels et sont amovibles, mais ils offrent des pressions nominales inférieures et sont plus susceptibles de se desserrer sous l'effet des vibrations. Pour les systèmes à haute pression et à fortes vibrations, les raccords à sertir sont le choix recommandé.
Q : Quelle est la différence entre les raccords à sertir JIC 37° et DIN 24° ?
R : JIC 37° flare est la norme américaine avec un angle d’étanchéité de 37°, largement utilisée dans les systèmes hydrauliques nord-américains. Le cône DIN 24° est la norme allemande avec un angle d'étanchéité de 24°, courant dans les machines européennes et asiatiques. Les deux offrent une étanchéité métal sur métal fiable lorsqu’ils sont correctement serrés. Nous proposons les deux normes pour répondre à vos exigences régionales.
