Raccord hydraulique de tuyau

Les raccords hydrauliques pour tuyaux connectent les tuyaux flexibles aux pompes, aux vannes, aux cylindres et aux tubes rigides pour transmettre la puissance hydraulique tout en absorbant les vibrations, la dilatation thermique et les mouvements mécaniques. Les raccords mal conçus souffrent souvent d'éclatements de tuyaux, de fuites de joints et de corrosion prématurée, entraînant des temps d'arrêt coûteux et des risques pour la sécurité.

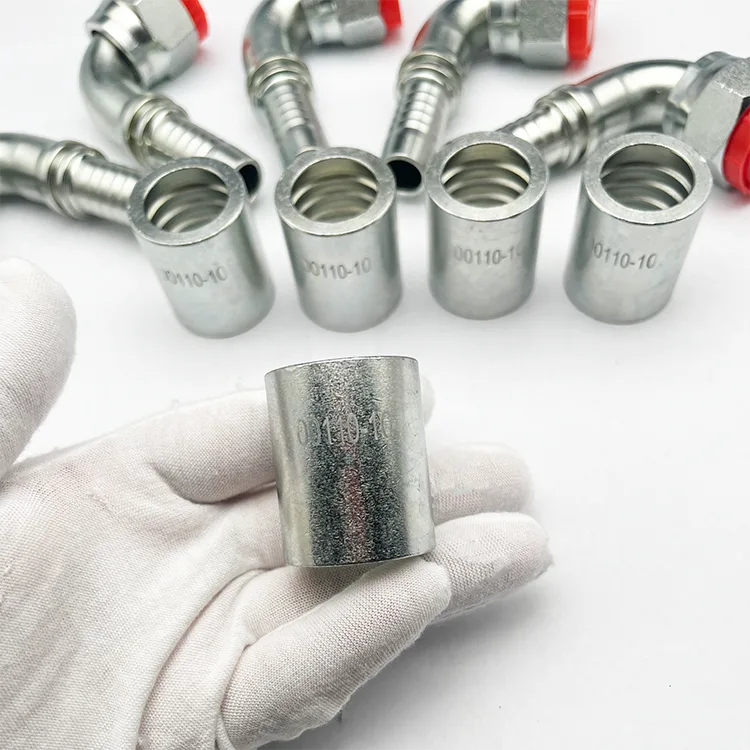

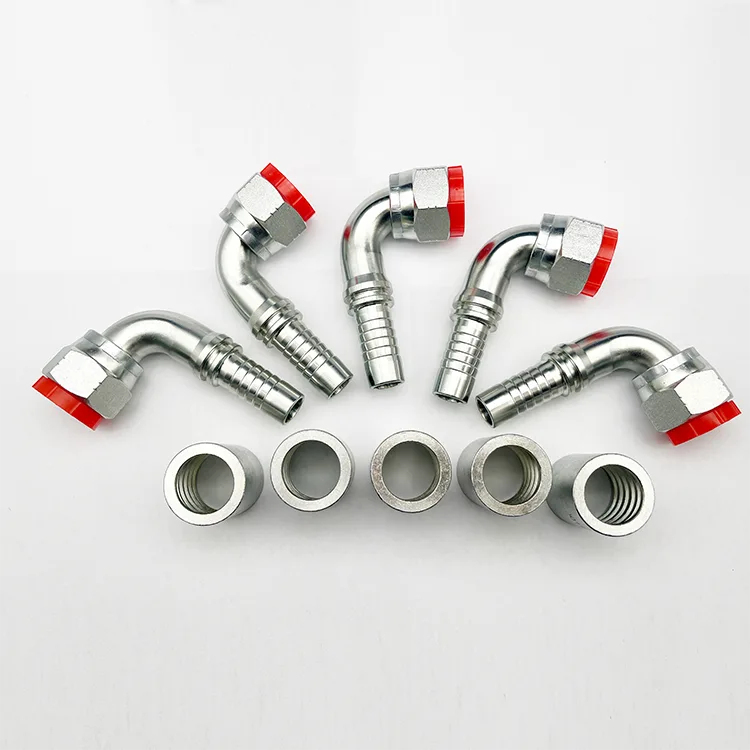

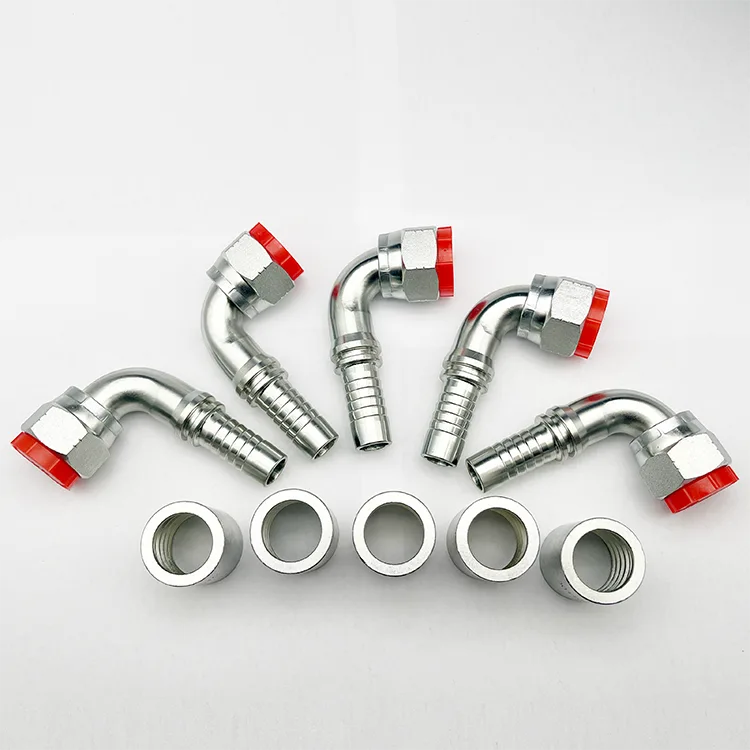

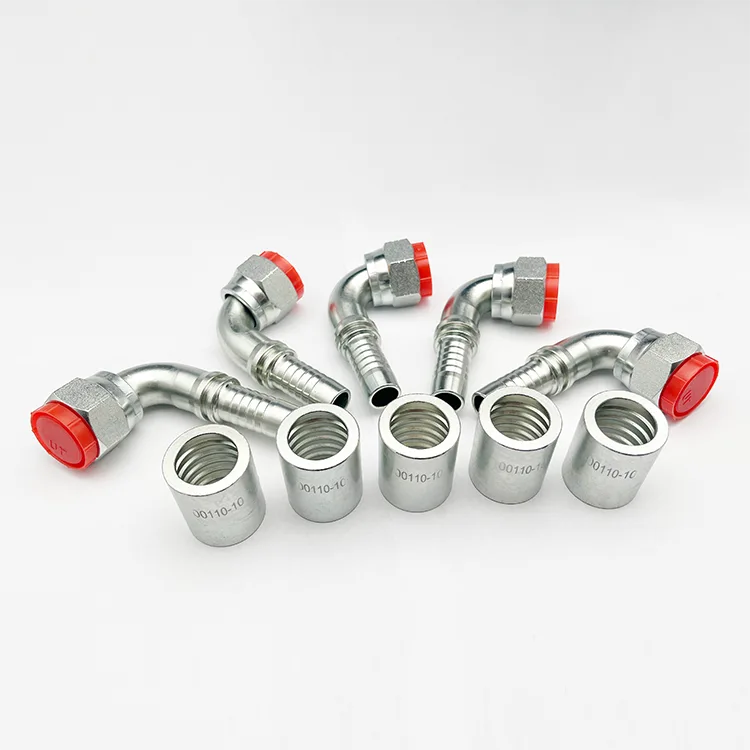

Les raccords de tuyau XYOON se composent d'une tige usinée avec précision et d'un manchon à sertir. Lorsqu'elles sont serties selon les spécifications, les barbes internes mordent profondément dans le renfort du tuyau pour former un verrouillage mécanique permanent à haute résistance et un joint étanche. Disponibles dans toutes les principales normes mondiales, ils constituent la solution de connexion fiable pour les conduites hydrauliques flexibles.

Avantages principaux

Conception de barbe anti-arrachement :Le profil optimisé à plusieurs rangées de barbes mord uniformément dans le renfort du tuyau. La résistance à l'arrachement dépasse la résistance à l'éclatement du tuyau, éliminant ainsi toute défaillance catastrophique par soufflage.

Manchon à sertir à paroi épaisse :Manchon de calibre plus épais avec déformation de sertissage uniforme, sans fissure ni retour élastique après sertissage. Maintient une force de serrage constante sous pulsation de pression.

Surfaces d'étanchéité de précision :Les cônes et les faces d'étanchéité au sol garantissent une connexion étanche aux composants d'accouplement, sans suintement lent en cas de vibrations à long terme.

Couverture standard complète :Configurations cône DIN 24°, JIC 37° flare, NPT, BSPP/BSPT et ORFS, toutes en stock pour un approvisionnement unique.

Résistance durable à la corrosion :Placage de zinc trivalent de 8 à 12 μm avec passivation, résistance au brouillard salin de plus de 500 heures pour les environnements extérieurs et difficiles.

Scénarios typiques de raccord hydraulique de tuyau

Machines de construction, équipements miniers, machines de moulage par injection, machines agricoles, manutention, hydraulique marine, groupes hydrauliques.

Certifications et assurance qualité

Certifications

ISO 9001:2015, conformité CE PED, matériaux conformes ROHS & REACH, rapports de tests EN 10204 3.1 disponibles sur demande.

Processus de contrôle qualité

1. Analyse spectrale des matières premières et vérification de la dureté par lot thermique.

2. Audit dimensionnel en cours toutes les heures ; Vérification de la jauge de filetage à 100 %.

3. Inspection du profil de la surface d'étanchéité et de la rugosité.

4. Test de force d'extraction par lot sur les assemblages sertis.

5. Inspection visuelle finale des défauts de placage et des bavures.

Traçabilité complète par numéro de lot unique.

Foire aux questions

Q1 : Quelle est la différence entre un raccord de tuyau et un raccord de tube ?

R : Les raccords de tuyau sont conçus pour les tuyaux flexibles en caoutchouc utilisant un manchon serti et une tige barbelée pour saisir le renfort du tuyau. Les raccords de tubes sont destinés aux tuyaux métalliques rigides utilisant une morsure de virole ou un joint fileté. Les raccords de tuyaux absorbent les vibrations et les mouvements ; les raccords de tubes fournissent des connexions rigides et permanentes.

Q2 : Fournissez-vous des données et des spécifications de sertissage ?

R : Oui. Chaque raccord hydraulique de tuyau est livré avec des données de sertissage correspondantes, notamment les spécifications de diamètre de sertissage et de force de sertissage. Nous fournissons des tableaux de sertissage détaillés et une documentation technique pour garantir un assemblage correct avec votre équipement de sertissage.

Q3 : Quels types de tuyaux sont compatibles avec ces raccords ?

R : Nos raccords sont compatibles avec les flexibles hydrauliques à tresse métallique standard et les flexibles en spirale. Pour les marques et constructions de tuyaux spécifiques, veuillez consulter notre équipe technique avec les spécifications de vos tuyaux.

Q4 : Les raccords en acier au carbone peuvent-ils être utilisés dans les environnements marins ?

R : Les raccords en acier au carbone avec zingage trivalent de 8 à 12 μm et passivation offrent plus de 500 heures de résistance au brouillard salin, adaptés à une utilisation générale en extérieur. Pour une exposition marine à long terme ou à forte teneur en sel, nous recommandons les raccords en acier inoxydable SS316L pour une résistance maximale à la corrosion.

Q5 : Quelle est la différence entre les raccords de tuyaux JIC 37° et DIN 24° ?

R : JIC 37° flare est la norme américaine avec un angle d’étanchéité de 37°, largement utilisée dans les systèmes hydrauliques nord-américains. Le cône DIN 24° est la norme allemande avec un angle d'étanchéité de 24°, courant dans les machines européennes et asiatiques. Les deux offrent une étanchéité métal sur métal fiable lorsqu’ils sont correctement serrés.
