Dans les systèmes hydrauliques, les fuites ne constituent presque jamais un problème au niveau du tube en acier lui-même : c'est un problème au point de connexion. Depuis des décennies, les raccords à morsure à 24° construits selon la norme ISO 8434/DIN 2353 constituent la norme par défaut dans l'industrie.
En tant que membre clé de la famille de raccords EO de XYOON, la technologie sans fuite EO-2 conserve tout ce qui a rendu les raccords à morsure traditionnels populaires - connexion à bague coupante et assemblage exceptionnellement simple - tout en offrant une étanchéité plus fiable et une meilleure tolérance aux conditions de fonctionnement difficiles. Cet article détaille les différences réelles entre les deux au niveau structurel, pour servir de référence aux acheteurs, aux équipes de maintenance des équipements et aux ateliers de transformation des tubes.
Les raccords à morsure traditionnels (également appelés raccords à bague coupante) assurent l'étanchéité métal sur métal : lors de l'assemblage, le bord tranchant durci de la bague coupante mord dans la paroi extérieure du tube en acier, formant une bague d'étanchéité tout en ancrant fermement le tube contre l'extraction. La conception est compacte – pas de soudure, pas de filetage, pas de joints toriques – et l'installation ne nécessite que deux clés. C'est exactement pourquoi il est devenu un équipement standard sur les machines-outils, les presses à injecter, les compresseurs d'air et les équipements hydrauliques mobiles.
Mais une conception métal sur métal place toute la charge d’étanchéité sur la « qualité de la morsure ». Dans la production quotidienne, quatre modes de défaillance reviennent régulièrement :
· Trop de serrage.Sans butée axiale, un couple excessif déforme voire fissure la bague coupante et le raccord commence à suinter de l'huile.
· Carrosseries de pré-montage usées. Une fois qu'un corps de pré-assemblage s'use ou se déforme, cela entraîne des rebuts d'assemblage à l'échelle du lot, et le défaut ne fait souvent surface qu'après la mise en service de l'équipement.
· Inspection par expérience.La question de savoir si la bague coupante a mordu suffisamment profondément est entièrement jugée à l'œil et au toucher, ce qui rend la standardisation entre les différentes équipes et les différents opérateurs très difficile.
· Coût de réparation élevé.Le cône de montage et la bague coupante sont en contact direct avec le métal, ce qui entraîne des dommages causés par l'usure, la déformation et la fatigue ; une fois endommagé, le tube doit généralement être remplacé avec le raccord.
Une autre avancée importante du raccord EO-2 réside dans les améliorations marquées qu’il apporte en termes d’assemblage simplifié, d’inspection et de contrôle plus faciles et de coûts de maintenance réduits – ce qui en a fait un produit de nouvelle génération si populaire.
Contrairement aux bagues coupantes classiques, XYOON EO-2 fournit structurellement un joint en caoutchouc résistant à l'huile vulcanisé sur la bague d'arrêt métallique, placé entre le corps du raccord et la paroi extérieure du tube, fermant le seul chemin de fuite qui existe dans un raccord métal sur métal. Il réalise une étanchéité bidirectionnelle : il contient le fluide sous pression à l'intérieur du tube et empêche également l'air de pénétrer dans le système lorsque la conduite perd de la pression. Plus important encore, son effet d'étanchéité augmente proportionnellement à la pression du fluide, de sorte que même dans des conditions de haute pression, il offre une excellente étanchéité ; en même temps, le joint fonctionne dans une zone de pression statique et n'est pas soumis à une usure dynamique, ce qui lui confère une très longue durée de vie.
Contrairement aux bagues coupantes classiques, le XYOON EO-2 fournit structurellement une bague d'arrêt en métal pour le positionnement axial lors du serrage de l'assemblage, évitant ainsi le serrage excessif qui se produit facilement avec les raccords à morsure, désactive la bague coupante et provoque des fuites. Les assembleurs ressentent une butée définitive au lieu de deviner le couple par la sensation, ce qui améliore considérablement la fiabilité de l'assemblage.
Les raccords XYOON EO-2 sont toujours conformes aux normes ISO 8434 / DIN 2353 et sont entièrement interchangeables avec les raccords à morsure traditionnels, ce qui améliore considérablement leur adaptabilité. Les configurations de tuyauterie existantes, les stocks de pièces de rechange et les habitudes d'assemblage restent inchangés, et les usines peuvent changer raccord par raccord sans repenser la conception d'une machine entière.
Pour garantir que le tranchant morde suffisamment profondément dans le tube en acier, les raccords à morsure traditionnels nécessitent généralement un pré-assemblage avec un corps de pré-assemblage, et ce corps doit être inspecté fréquemment ; une fois qu’un produit usé ou déformé est utilisé, des lots entiers sont mis au rebut. XYOON EO-2 fournit structurellement un corps de pré-assemblage intégré — le cône intérieur de la bague d'arrêt sert de corps de pré-assemblage pour la bague coupante. La bague d'arrêt, d'une précision dimensionnelle et d'une dureté idéales, sert à la fois de butée d'assemblage et d'outil de préréglage de la bague coupante, facilitant ainsi l'assemblage tout en garantissant un résultat correct.

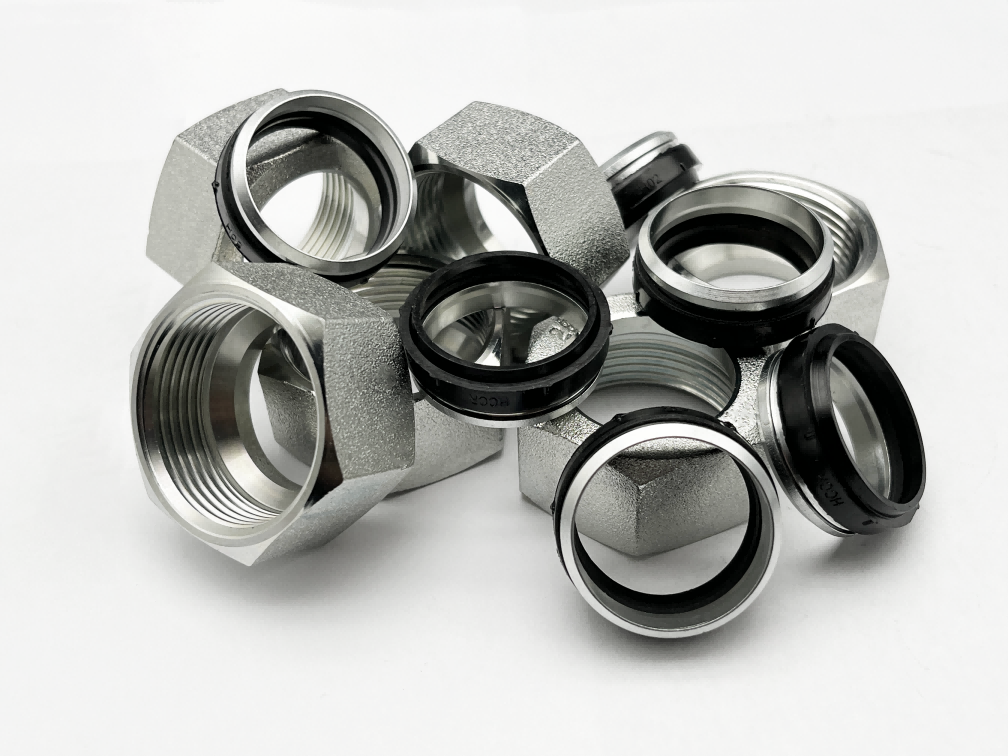

Contrairement aux bagues coupantes classiques, XYOON EO-2 lie le joint élastomère, la bague d'arrêt et la bague coupante au filetage interne de l'écrou via le caoutchouc sur la bague extérieure de la bague d'arrêt, formant une seule unité appelée écrou de fonction. Cela empêche les composants du raccord de se disperser pendant l'assemblage et améliore considérablement l'efficacité de l'assemblage.
XYOON EO-2 fournit un critère simple et fiable pour vérifier le pré-assemblage de la bague coupante : avant le pré-assemblage, il y a un écart entre la bague coupante et la bague d'arrêt, et une fois que la bague coupante a mordu dans le tube lors du pré-assemblage, cet écart disparaît. La présence ou l'absence de cet écart est précisément le critère permettant de juger si le pré-assemblage est correct : un jugement visuel en noir et blanc que n'importe qui sur la ligne peut effectuer, ce qui le rend extrêmement simple et fiable.
EO-2 n'abandonne pas la connexion à bague coupante ; il corrige son maillon le plus faible. En ajoutant un joint élastomère, un positionnement d'assemblage axial, un corps de pré-assemblage intégré et un indicateur objectif d'inspection d'assemblage, le raccord XYOON EO-2 offre une étanchéité plus fiable, une meilleure tolérance aux conditions difficiles, un assemblage plus facile et un coût de maintenance réduit, tout en restant entièrement interchangeable avec les bagues coupantes traditionnelles.
